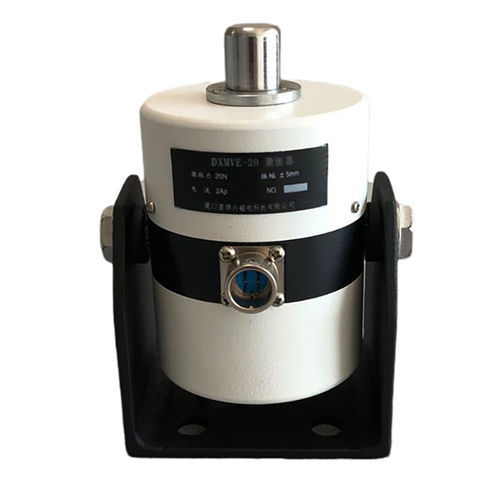

Vibratore elettrodinamico DXEV series

Descrizione del prodotto
La serie DXEV di eccitatori di vibrazione elettromagnetici è un attuatore la cui forza di uscita è proporzionale alla corrente nella sua bobina. Offre risposta rapida, ampia escursione e alta linearità, ed è progettata per un'installazione e un'integrazione semplici in banchi prova industriali e sistemi attivi di controllo delle vibrazioni.

Applicazioni

• Isolamento attivo delle vibrazioni e ammortizzamento attivo
• Simulazione di sorgenti di vibrazione
• Piattaforme X-Y e piattaforme a sei gradi di libertà
• Prove di vibrazione per aeromobili, razzi, automobili, navi, treni, macchine utensili, ponti, dighe e edifici
• Prove di fatica di parti e componenti; trattamento di invecchiamento tramite vibrazione

Panoramica
La serie è compatta e leggera, con elevata efficienza, bassa distorsione e risparmio energetico. È adatta per attività di posizionamento ad alta precisione, controllo delle vibrazioni ad alte prestazioni e test in laboratorio o sul campo che richiedono uscita di forza lineare e risposta dinamica rapida.

Specifiche tecniche

• Nome della serie: DXEV series
• Modelli e parametri:
  • DXEV-20
    • Forza eccitatrice massima (N): ≥20 N
    • Gamma di banda (Hz): 0-5000 Hz
    • Ampiezza massima (mm): +5 mm
    • Costante di forza (N/A): ≥8
    • Corrente di picco massima (A): 2.5 A
    • Temperatura di esercizio: -30℃ - 70℃
    • Umidità di esercizio: ≤95% R.H
    • Peso (Kg): 1 Kg
    • Dimensioni (mm diametro x altezza): Φ65 x 82.5
    • Amplificatore di potenza opzionale: DXACP-20
  • DXEV-50
    • Forza eccitatrice massima (N): ≥50 N
    • Gamma di banda (Hz): 0-3000 Hz
    • Ampiezza massima (mm): +5 mm
    • Costante di forza (N/A): ≥16
    • Corrente di picco massima (A): 3 A
    • Temperatura di esercizio: -30℃ - 70℃
    • Umidità di esercizio: ≤95% R.H
    • Peso (Kg): 3.5 Kg
    • Dimensioni (mm diametro x altezza): Φ109 x 133
    • Amplificatore di potenza opzionale: DXACP-50
  • DXEV-200
    • Forza eccitatrice massima (N): ≥200 N
    • Gamma di banda (Hz): 0-2000 Hz
    • Ampiezza massima (mm): ±10 mm
    • Costante di forza (N/A): ≥8
    • Corrente di picco massima (A): 25 A
    • Temperatura di esercizio: -30℃ - 70℃
    • Umidità di esercizio: ≤95% R.H
    • Peso (Kg): 15.5 Kg
    • Dimensioni (mm diametro x altezza): Φ190 x 175
    • Amplificatore di potenza opzionale: DXACP-200C
  • DXEV-500
    • Forza eccitatrice massima (N): ≥500 N
    • Gamma di banda (Hz): 0-2000 Hz
    • Ampiezza massima (mm): ±10 mm
    • Costante di forza (N/A): ≥16
    • Corrente di picco massima (A): 32 A
    • Temperatura di esercizio: -30℃ - 70℃
    • Umidità di esercizio: ≤95% R.H
    • Peso (Kg): 28 Kg
    • Dimensioni (mm diametro x altezza): Φ190 x 245
    • Amplificatore di potenza opzionale: DXACP-500G
  • DXEV-1000
    • Forza eccitatrice massima (N): ≥1000 N
    • Gamma di banda (Hz): 0-800 Hz
    • Ampiezza massima (mm): ±10 mm
    • Costante di forza (N/A): ≥16
    • Corrente di picco massima (A): 64 A
    • Temperatura di esercizio: -30℃ - 70℃
    • Umidità di esercizio: ≤95% R.H
    • Peso (Kg): 88 Kg
    • Dimensioni (mm diametro x altezza): Φ260 x 360
    • Amplificatore di potenza opzionale: DXACP-1000
