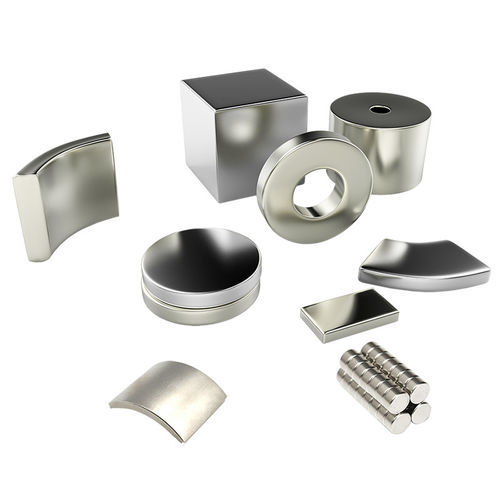

Magnete in neodimio-ferro-boro (NdFeB) sinterizzato Neodymium Magnet

in ferro-boro NdFeBalta energiaad alte prestazioni

Il magnete al neodimio è un magnete permanente prodotto da una lega di neodimio, ferro e boro che forma la struttura cristallina tetragonale Nd2Fe14B. Questi magneti sono il tipo più forte di magneti permanenti disponibili in commercio e vengono utilizzati quando sono richieste elevate prestazioni magnetiche. Panoramica I magneti NdFeB sinterizzati (Nd2Fe14B) sono i più potenti magneti disponibili in commercio e sono prodotti con processi di metallurgia delle polveri. Sono duri e fragili, hanno un'altissima remanenza e forza coercitiva, un'elevata energia prodotta ((BH)max fino a 51 MGOe) e offrono un elevato rapporto prestazioni/costo. La forza coercitiva intrinseca può superare i 30.000 Oe. I magneti NdFeB sinterizzati sono reattivi con l'umidità e l'ossigeno e sono soggetti a corrosione; a seconda dell'ambiente di applicazione, vengono comunemente applicati trattamenti superficiali quali doratura, nichelatura, zincatura, stagnatura e rivestimenti in resina epossidica. Le tecnologie di colata in striscia e HDDR consentono la produzione di gradi ad alte prestazioni (compreso >N52). NdFeB sinterizzato - note sui materiali chiave

• Composizione chimica e struttura: Nd2Fe14B (tetragonale).
• Meccanica: duro e fragile; la rettifica e l'affettatura sono possibili, ma richiedono attenzione.
• Corrosione: la più scarsa resistenza alla corrosione tra i comuni materiali magnetici; per molte applicazioni si consigliano i rivestimenti.
• Stabilità termica: coefficiente di temperatura reversibile di Br circa -0,100 a -0.126 %/°C; stabilità di lavoro tipicamente fino a ~80°C per i gradi a basso Hci e può superare i 200°C per i gradi ad alto Hci (alta temperatura).
• Performance: remanenza, coercitività e prodotto energetico molto elevati; (BH)max può raggiungere fino a 51 MGOe.
• Trattamenti superficiali disponibili: placcatura in oro, nichel, zinco, stagno, rivestimento in resina epossidica.

Proprietà magnetiche dei magneti NdFeB sinterizzati (tabella rappresentata come righe di grado)

• Grado - Br (mT / KGs) - Hcb (kA/m / KOe) - Hcj (kA/m / KOe) - (BH)max (kJ/m3 / MGOe) - Massima temperatura di esercizio (L/D ≥ 0,7)
• N33 - 1130-1170 mT (11,3-11.7 KG) - ≥828 kA/m (≥10,4 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 247-271 kJ/m3 (31-34 MGOe) - 80 ℃
• N35 - 1170-1220 mT (11,7-12,2 KG) - ≥860 kA/m (≥10.8 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 263-287 kJ/m3 (33-36 MGOe) - 80 ℃
• N38 - 1220-1250 mT (12,2-12.5 KG) - ≥876 kA/m (≥11,0 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 287-310 kJ/m3 (36-39 MGOe) - 80 ℃
• N40 - 1250-1280 mT (12.5-12,8 KG) - ≥876 kA/m (≥11,0 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 302-326 kJ/m3 (38-41 MGOe) - 80 ℃
• N42 - 1280-1320 mT (12,8-13,2 KG) - ≥892 kA/m (≥11.2 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 318-342 kJ/m3 (40-43 MGOe) - 80 ℃
• N45 - 1320-1380 mT (13,2-13,8 KGs) - ≥892 kA/m (≥11.2 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 342-366 kJ/m3 (43-46 MGOe) - 80 ℃
• N48 - 1380-1420 mT (13,8-14.2 KG) - ≥923 kA/m (≥11,6 KOe) Hcb - ≥876 kA/m (≥10,8 KOe) Hcj - 366-390 kJ/m3 (?46-49?) - 80 ℃
• N50 - 1380-1440 mT (13.8-14,4 KG) - ≥923 kA/m (≥11,6 KOe) Hcb - ≥955 kA/m (≥12,1 KOe) Hcj - 376-408 kJ/m3 - 80 ℃
• N52 - 1430-1480 mT (14,3-14,8 KGs) - ≥860 kA/m (≥10,8 KOe) Hcb - ≥876 kA/m (≥11.0 KOe) Hcj - 398-422 kJ/m3 (50-53 MGOe) - 80 ℃
• Gradi aggiuntivi (M, H, SH, UH, EH, ecc.) sono elencati con i rispettivi Br, Hcb, Hcj, (BH)max e temperature di esercizio ammissibili più elevate (ad es, molti tipi H/SH/UH sono classificati per 100-200 ℃ o più) nella tabella delle proprietà complete Caratteristiche fisiche dei magneti NdFeB sinterizzati
  • Temperatura di Curie: 310 ~ 340 ℃
  • Temperatura reversibile. Coefficiente di Br (20~100 ℃): -0,100 ~ -0,126 %/°C
  • Coefficiente di temperatura reversibile di Hcj (20~100 ℃). Coefficiente di Hcj (20~100 ℃): -0,50 ~ -0,65 %/°C
  • Densità: ≥ 7,3 g/cm3
  • Durezza Vickers: ~600
  • Forza di flessione: ~250 MPa
  • Forza di trazione: ~80 MPa
  • Forza di compressione: ~1050 MPa
  • Resistenza specifica: ~150 μΩ-cm
  • Conduttività termica: ~9 W/(m-°C)
  • Espansione termica: ~5 ×10-6 (parallelo all'orientamento), ~-1,5 ×10-6 (verticale all'orientamento)
  • Calore specifico: ~460 J/(kg-°C)
  Caratteristiche/specifiche tecniche
  • Sistema materiale: Nd2Fe14B (neodimio-ferro-boro).
  • Fabbricazione: NdFeB sinterizzato (processo metallurgico a polvere); le opzioni avanzate includono la colata in strisce e l'HDDR per ottenere gradi ad alte prestazioni (incluso >N52).
  • Prestazioni magnetiche di spicco: remissione e coercitività molto elevate; (BH)max fino a ~51 MGOe; forza coercitiva intrinseca spesso >30.000 Oe.
  • Opzioni di protezione superficiale: placcatura in oro, nichel, zinco, stagno; rivestimento in resina epossidica disponibile per la protezione dalla corrosione.
  • Comportamento termico: Coefficiente di temperatura Br da ~-0,100 a -0,126 %/°C; la temperatura di esercizio dipende dal grado (gradi standard tipici fino a ~80 ℃; gradi speciali H/SH/UH/EH fino a 100-200 ℃ o più).
  • Densità meccanica/fisica: densità ≥7,3 g/cm3; durezza Vickers ~600; resistenza alla compressione ~1050 MPa.
