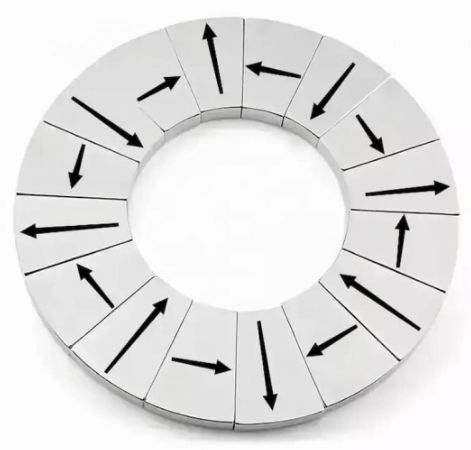

Gruppo magnetico DXHM-2000

Un magnete a matrice Halbach è un'aggiustamento configurato di elementi magnetici permanenti con una magnetizzazione che ruota spazialmente, amplificando il campo magnetico su un lato e annullandolo sull'altro. Questa geometria genera un forte flusso unilaterale con campi parassiti ridotti, consentendo circuiti magnetici compatti.

Applicazioni del prodotto

• Magneti flessibili per frigoriferi (flusso unilaterale per migliorare la forza di ritenzione)
• Sistemi di levitazione magnetica (Maglev / Inductrack)
• Wiggler Halbach per sincrotroni e laser a elettroni liberi (FEL)
• Sorgente di ioni Halbach 0,7 T (esempio)
• Assemblaggi per propulsori Halbach (caso d'uso)
• Assemblaggi Halbach per fasci di elettroni (caso d'uso)
• Piccoli array Halbach a 96 poli
• Array Halbach faccia 4 poli
• Array Halbach lineari ad elevata estensione
• Piccoli rotori Halbach (es. rotore da 27 mm)

Vantaggi

• Concentra il flusso magnetico su un lato minimizzando il campo parassita sul lato opposto
• Uso più efficiente del materiale magnetico per generare campi direzionali intensi
• Applicabile sia a geometrie circolari che planari

Svantaggi / limitazioni

• Difficoltà di assemblaggio dovute alle forti forze di repulsione tra elementi magnetici adiacenti
• Effetti reciproci di smagnetizzazione tra magneti vicini; il rischio aumenta a temperature operative elevate

Configurazioni e note di progettazione

• Può essere realizzato come array circolari o planari; le geometrie "bucking-magnet" e la presenza di un gap d'aria possono migliorare l'efficienza del circuito
• Un gap d'aria è spesso impiegato nei progetti per migliorare significativamente l'efficienza del circuito magnetico Halbach
• Materiali ad alta coercitività, un assemblaggio meccanico accurato e simulazioni magnetiche sono generalmente richiesti per array robusti

Caratteristiche tecniche / specifiche

• Tipo: array Halbach (assemblaggio magnetico)
• Proprietà chiave: concentrazione del flusso su un lato — campo potenziato da un lato, annullato dall'altro
• Usi tipici: magneti per frigoriferi (magneti sottili e flessibili), levitazione magnetica (Inductrack/Maglev), sorgenti di ioni, propulsori, sistemi a fascio di elettroni, wiggler per sincrotroni/FEL
• Considerazioni di progetto: sfide di assemblaggio dovute alla repulsione tra elementi; rischio di smagnetizzazione a temperature elevate; un gap d'aria può migliorare le prestazioni
• Produttore: Xiamen Dexing Magnet Tech. Co., Ltd.
