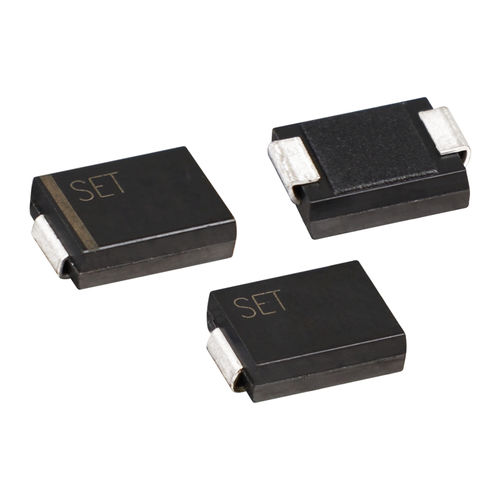

Diodo TVS SMDJ series

SMDdi tensionestandard

Il soppressore di tensione transitoria (TVS) è un componente di protezione dei circuiti che che attenua (riduce) o filtra un picco di tensione transitorio (sovratensione) transitorio di tensione (sovratensione), i diodi TVS forniscono una protezione critica protezione critica, andando in avalanche breakdown entro pochi nanosecondi dall'impatto, bloccando la tensione transitoria e convogliando la sua corrente a a terra. Caratteristiche bassa resistenza alle sovratensioni incrementali eccellente capacità di serraggio pacchetto a basso profilo con dispositivo antistrappo incorporato iR tipico inferiore a 2,0 μA sopra i 12 V capacità di impulsi di picco di 3000 W con una frequenza di 10/1000 μs Forma d'onda, frequenza di ripetizione (duty cycle): 0.01% per applicazioni a montaggio superficiale, per ottimizzare lo spazio sulla scheda ● La modalità di guasto tipica è il cortocircuito da tensione o corrente sovraspecificata corrente ● IEC 61000-4-2 ESD 30 kV (aria), 30 kV (contatto) ● Protezione EFT delle linee di dati in conformità a IEC 61000-4-4 tempo di risposta molto rapido giunzione chip passivata in vetro alta temperatura di saldatura a riflusso garantita: 260 °C/30 sec vBR @ TJ= VBR@25 °C x (1+αT x (TJ - 25)) (αT:Coefficiente di temperatura, valore tipico 0,1%) la confezione in plastica è classificata come infiammabile V-0 secondo gli Underwriters Laboratories soddisfa il livello MSL 1, secondo J-STD-020, placcati senza piombo con stagno opaco esenti da alogeni e conformi alla direttiva RoHS e3 senza Pb significa che l'interconnessione di secondo livello è priva di Pb e il materiale di finitura dei terminali è stagno (Sn) materiale di finitura dei terminali è stagno (Sn) (IPC/JEDEC J-STD609A.01)
