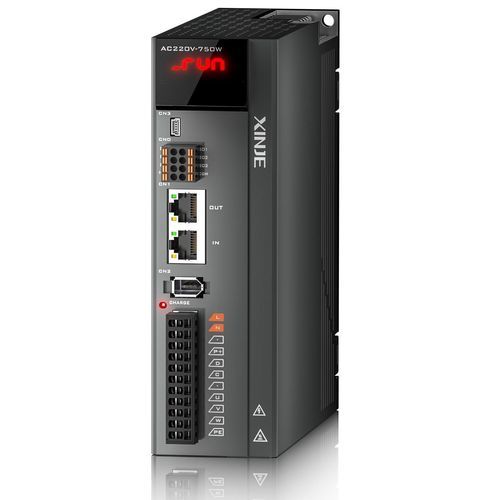

Servo-variatore compatto DS5C1 series

monofasea 3 fasiModbus

Panoramica del prodotto
Adottando la tecnologia di bus EtherCAT, il driver servo DS5C1 offre comunicazione per nodo inferiore al millisecondo (ciclo di comunicazione < 1 ms fino a 32 assi), due funzioni di probe ad alta velocità e clock distribuito per una sincronizzazione precisa. L'interfaccia RJ45 standard e i terminali a innesto in stile europeo semplificano il cablaggio e l'installazione.

Caratteristiche principali

• Design compatto: nuova struttura esterna che riduce le dimensioni di circa il 41% rispetto alla generazione precedente.
• Avviamento in rete: supporta il debug di rete da unità superiore con download dei parametri in un solo passaggio per configurare più azionamenti.
• Cablaggio a innesto: terminali a innesto stile europeo per una connessione più rapida e minor tempo di cablaggio.
• Frenatura dinamica integrata: standard sui modelli 1 kW–3 kW.
• Compatibilità motori: compatibile con i motori delle serie MS5/MS6; supporta encoder magnetici a 17 bit e encoder ottici a 23 bit.
• Interfaccia RJ45 standard per cablaggio efficiente e maggiore praticità di installazione.

Note aggiuntive
Il DS5C1 integra funzioni di probe ad alta velocità e sincronizzazione tramite clock distribuito per supportare applicazioni EtherCAT multi-asse, semplificando il commissioning attraverso il debug di rete e la configurazione parametrica centralizzata.

Specifiche tecniche

• Comunicazione: tecnologia di bus EtherCAT; ciclo di comunicazione < 1 ms (32 assi).
• Sincronizzazione: clock distribuito per sincronizzazione precisa.
• Interfacce: interfaccia di comunicazione RJ45 standard; terminali a innesto stile europeo.
• Debug: supporta debug di rete da unità superiore con download/configurazione dei parametri in un passaggio.
• Dimensioni fisiche: nuova progettazione strutturale, dimensioni ridotte di ~41% rispetto alla generazione precedente.
• Frenatura dinamica: standard sulla serie DS5C1 1 kW–3 kW.
• Compatibilità motori: compatibile con i motori delle serie MS5/MS6.
• Supporto encoder: encoder magnetico 17 bit; encoder ottico 23 bit.
• Funzioni probe: due funzioni probe ad alta velocità.
