Sistema di monitoraggio dei gas per rilevamento

per il monitoraggio dei processiper uso industrialeda laboratorio

Panoramica

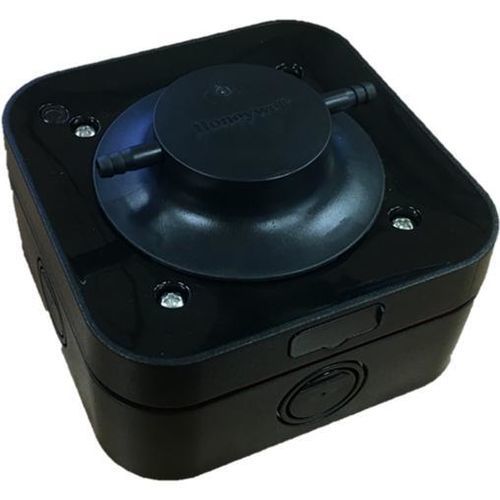

VESDA Sensepoint XCL è un rilevatore di gas ad aspirazione per micro‑bore progettato per la rilevazione precoce di gas e la protezione degli occupanti se utilizzato con il sistema di aspirazione VESDA‑E VEA. Sviluppato da Xtralis in collaborazione con Honeywell Analytics, il rilevatore supporta anche il monitoraggio delle minacce di incendio. L'interfaccia Bluetooth 4.0 (BLE) integrata consente l'associazione con app mobili per una installazione, configurazione e manutenzione più rapide.

Tipi di sensori disponibili e range

• Monossido di carbonio (CO): 0–1000 ppm
• Combustibile (CAT): 0–100 % LEL (tarato in fabbrica su CH4; rileva metano, idrogeno, propano, etanolo, butano, ottano, ecc.)
• Idrogeno (H2): 0–1000 ppm
• Anidride carbonica (CO2) (v/v): 0–5,0 % v/v
• Anidride carbonica (CO2) (ppm): 0–5000 ppm

Caratteristiche principali

• Cartucce sensore calibrate in fabbrica (CAT calibrato su CH4)
• LED di stato allarmi integrati
• Bluetooth 4.0 (BLE) per associazione con app mobili
• Integrazione con PLC, HVAC, BMS e FACP
• Uscite relè configurabili
• Varianti di uscita: 4–20 mA analogico o RS‑485 Modbus RTU

Accessori

• Opzione per connettere in rete i rilevatori versione Modbus al VESDA Sensepoint 301C Gas Controller per ottenere uscite relè aggiuntive e configurazione/monitoraggio centralizzato

Applicazioni

• Edifici residenziali
• Locali commerciali
• Ospedali e strutture sanitarie
• Hotel
• Parcheggi (sotterranei / chiusi)
• Laboratori
• Produzione high‑tech
• Università e scuole
• Impianti chimici e farmaceutici
• Monitoraggio della qualità dell'aria interna
• Stanze batterie
• Aree di stoccaggio carburante
• Spazi confinati
• Industria alimentare e bevande
• Sistemi frigoriferi (rilevamento perdite)
• Serre

Omologazioni

• Sicurezza elettrica: EN/UL/IEC61010‑1; Certificato CSA‑C22.2 No. 61010‑1‑12
• CE – EMC: EN 50270
• Radio: RED, FCC, BT SIG
• Altri: UL2075 (CO e CH4), AS 1668.2

Contenuto del rilevatore / Informazioni d'ordine
Fornito con l'unità principale del rilevatore (cartuccia sensore preinstallata), due pressacavi, cappuccio di calibrazione/portaflusso, tubo adattatore flessibile e clip per collegamento al tubo micro‑bore VEA. Disponibili due varianti di uscita: 4–20 mA analogico o Modbus RTU.

Risorse e documentazione (disponibili ma non collegati)
La documentazione riferimento in pagina prodotto include: scheda tecnica, specifiche di ingegneria, manuale utente dell'app, manuale di installazione, guida rapida, nota applicativa su apparecchiature gas di test, FAQ e brochure applicative.

Nota
Le immagini del prodotto possono mostrare opzioni o accessori non inclusi con il modello base. Le informazioni sul prodotto sono soggette a modifiche senza preavviso.

Specifiche tecniche

• Designazione modello: VESDA Sensepoint XCL
• Esempi di numeri/varianti: XCL‑VEA‑CO‑RA, XCL‑VEA‑CO‑RM, XCL‑VEA‑CH4‑RA, XCL‑VEA‑CH4‑RM, XCL‑VEA‑H2‑RA, XCL‑VEA‑H2‑RM, XCL‑VEA‑CO2VV‑RA, XCL‑VEA‑CO2VV‑RM, XCL‑VEA‑CO2PP‑RA, XCL‑VEA‑CO2PP‑RM, XCL‑VEA‑CO‑RA‑5, XCL‑VEA‑CH4‑RA‑5, XCL‑VEA‑H2‑RA‑5
• Tipi di sensori e range: CO 0–1000 ppm; CAT 0–100 % LEL; H2 0–1000 ppm; CO2 fino a 5,0 % v/v o fino a 5000 ppm
• Uscite: 4–20 mA analogico o RS‑485 Modbus RTU
• Comunicazioni: Bluetooth 4.0 (BLE); Modbus RTU
• Allarmi e indicatori: LED di stato allarmi integrati; relè configurabili (relè aggiuntivi tramite Sensepoint 301C)
• Calibrazione: Calibrato in fabbrica (CAT calibrato su CH4)
• Integrazione: Interfacce con PLC, HVAC, BMS e FACP
• Certificazioni / standard: EN/UL/IEC61010‑1; CSA‑C22.2 No. 61010‑1‑12; EN 50270; RED; FCC; BT SIG; UL2075; AS 1668.2
• Contenuto confezione: Unità rilevatore con cartuccia sensore preinstallata, due pressacavi, cappuccio di calibrazione/portaflusso, tubo adattatore flessibile, clip
• Applicazioni tipiche: residenziale, commerciale, sanitario, parcheggi, laboratori, produzione, stanze batterie, refrigerazione, stoccaggio carburante e spazi confinati
