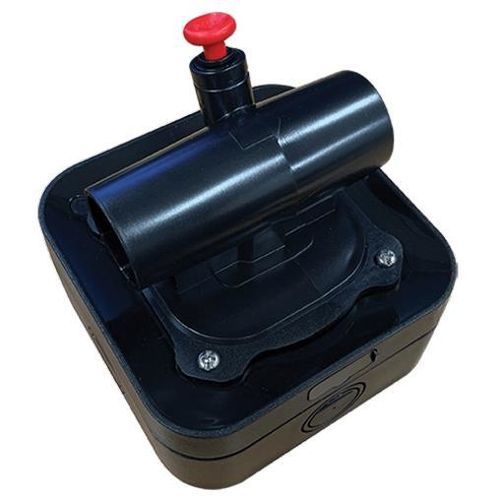

Sistema di monitoraggio dei gas per rilevamento XCL-LB

per analisi di acqueper il monitoraggio dei processiper uso industriale

Panoramica
Il VESDA Sensepoint XCL – Large Bore è una soluzione di rilevamento gas ad aspirazione che utilizza una rete di tubazioni ASD e campionamento multipunto (più fori) per offrire ampia copertura e flessibilità di progettazione. Progettato per monitoraggio affidabile dei gas a tutela delle persone e dei processi, integrandosi con le strategie di protezione antincendio.

Dettagli chiave
La serie XCL – Large Bore offre diverse opzioni di sensore per applicazioni industriali differenti. I rivelatori dispongono di interfaccia Bluetooth per l'abbinamento con l'app Sensepoint su dispositivi mobili, semplificando messa in servizio, configurazione, calibrazione e test di bump e fornendo accesso rapido ai dati diagnostici.

Caratteristiche

• Ampia gamma di gas supportati:
  • Monossido di carbonio (CO, ppm)
  • Gas infiammabili (% LEL)
  • Ossigeno (O2, % v/v)
  • Anidride carbonica (CO2, % v/v, ppm)
  • Idrogeno (H2, ppm)
  • Solfuro di idrogeno (H2S, ppm)
  • Diossido di azoto (NO2, ppm)
  • Ammoniaca (NH3, ppm)
• Campionamento aspirato con copertura multipunto/perforazioni multiple per maggiore area di rilevamento e flessibilità progettuale
• Campionamento remoto che elimina l'ingresso nell'area protetta
• Posizionamento centralizzato che riduce tempi e costi di manutenzione
• Protezione contro condizioni ambientali per funzionamento affidabile a lungo termine
• LED di stato allarme integrati
• Porta gas integrata per test di bump e calibrazione
• Cartucce sensore sostituibili in campo
• App Sensepoint (Bluetooth) per accelerare messa in servizio e manutenzione
• Opzioni di uscita: 2 relè configurabili (Allarme, Guasto), Analogico 4–20 mA o Modbus RTU

Rilevamento gas e intervalli
Ogni rivelatore VESDA Sensepoint XCL - Large Bore può essere aggiunto alla rete di tubazioni ASD e più rivelatori possono condividere una sola tubazione. Il portafoglio prodotti comprende varianti di sensore adatte a una vasta gamma di applicazioni e intervalli di concentrazione.

Accessori
Per installazioni Modbus (RM) che richiedono uscite relè aggiuntive, i rivelatori possono essere collegati al controller VESDA Sensepoint 301C, che fornisce relè supplementari e consente la configurazione e il monitoraggio centralizzato della rete di rivelatori.

Applicazioni

• Sistemi di accumulo di energia (batterie)
• Stoccaggio e distribuzione di carburante
• Gallerie tecniche
• Spazi confinati o sotterranei
• Locali caldaie e centrali termiche
• Manifattura, petrolchimico e industria chimica
• Autorimesse e baie di carico
• Produzione di energia
• Magazzini refrigerati
• Impianti di gestione rifiuti e discariche
• Strutture agricole
• Impianti di trattamento acque e fognature
• Strutture sanitarie, ospedali e laboratori
• Industria alimentare e delle bevande
• Strutture per collaudo veicoli

Omologazioni

• Sicurezza elettrica: conforme a EN/UL/IEC61010-1; certificato CSA-C22.2 No. 61010-1-12
• CE - EMC: EN 50270
• Radio: RED, FCC, BT SIG
• Altre: UL2075 (CO e CH4), AS 1668.2

Ordini e varianti
Numeri di modello: XCL-LB-XX-RA / XCL-LB-XX-RM (XX = versione gas; RA = Analogico, Relè; RM = Modbus, Relè). I dispositivi sono forniti completi di unità principale (cartuccia sensore preinstallata), cappuccio di flusso e gomiti. Varianti di uscita: analogico 4–20 mA o Modbus RTU con relè.

Documenti disponibili (nomi)
Scheda tecnica; Specifiche di ingegneria; Manuale di installazione; Guida rapida; Manuale dell'app; Brochure prodotto; Nota applicativa impostazione livelli di allarme; Nota applicativa regolazione livello di allarme O2; Nota applicativa attrezzatura gas di prova; Calcolatore impostazione allarme; FAQ; brochure applicative e case study.

Caratteristiche / specifiche tecniche

• Serie / Modello: XCL-LB (Model Nos. XCL-LB-XX-RA / XCL-LB-XX-RM)
• Metodo di campionamento: Aspirazione (rete ASD), campionamento multipunto/multi-foro
• Gas supportati: CO, gas infiammabili (% LEL), O2, CO2, H2, H2S, NO2, NH3
• Forma del sensore: Cartucce sensore sostituibili in campo
• Uscite: 2 relè configurabili (Allarme, Guasto); Analogico 4–20 mA; Modbus RTU
• Interfaccia: Bluetooth per l'app Sensepoint (messa in servizio, configurazione, calibrazione, test di bump)
• Indicatori & manutenzione: LED di allarme integrati; porta gas integrata per test di bump e calibrazione
• Incluso con il rivelatore: Unità principale (con cartuccia sensore), cappuccio di flusso, gomiti
• Omologazioni & norme: EN/UL/IEC61010-1, CSA-C22.2 No. 61010-1-12, EN 50270, RED, FCC, BT SIG, UL2075 (CO e CH4), AS 1668.2
• Accessori: Compatibile con il controller VESDA Sensepoint 301C per relè aggiuntivi e configurazione/monitoraggio centralizzato
