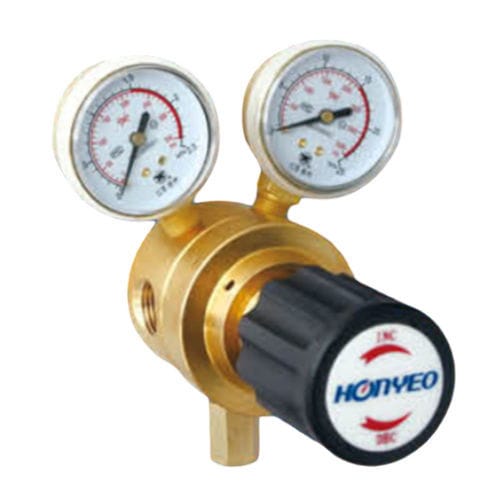

Regolatore di pressione per gas JE

a diaframmamonostadioindustriale

Descrizione del prodotto
I riduttori di pressione a membrana JE forniscono una pressione di uscita stabile e sono principalmente utilizzati in sistemi a gas a portata media. Sono adatti per laboratori, analisi in fase gassosa, strumenti di prova, industria petrolchimica, impianti di controllo del gas e sistemi di spurgo.

Caratteristiche principali

• Progetto monostadio per portata media
• Costruzione con tenuta rigida per membrana e corpo
• Filettatura di collegamento del corpo principale: NPT1/2

Parametri tecnici

• Pressione d'ingresso: 3,5 MPa; 15 MPa
• Pressione di uscita: 0,25 MPa; 0,45 MPa; 0,75 MPa; 1,2 MPa; 1,5 MPa
• Temperatura di esercizio: -20 °C a 60 °C
• Perdita: 2 × 10^-8 Pa·m^3/s
• Pressione di sicurezza: 1,5 × pressione massima di uscita
• Coefficiente di flusso (CV): 1,2

Disegno di montaggio
Disegni di assemblaggio e schemi strutturali disponibili (più disegni tecnici/figure che mostrano posizioni di montaggio e dimensioni).

Caratteristica di flusso
Sono fornite curve di flusso e mappe grafiche (i grafici mostrano il comportamento del flusso a varie differenze di pressione).

Specifiche

• Tipo di prodotto: Riduttore di pressione a membrana regolabile, montaggio su pannello (regolatore di pressione per pannello)
• Serie/modello: JE
• Filettatura corpo principale: NPT1/2
• Opzioni pressione d'ingresso: 3,5 MPa; 15 MPa
• Opzioni pressione di uscita: 0,25 MPa; 0,45 MPa; 0,75 MPa; 1,2 MPa; 1,5 MPa
• Intervallo di temperatura di esercizio: -20 °C a 60 °C
• Perdita: 2 × 10^-8 Pa·m^3/s
• Pressione di sicurezza: 1,5 × pressione massima di uscita
• Coefficiente di flusso (CV): 1,2
