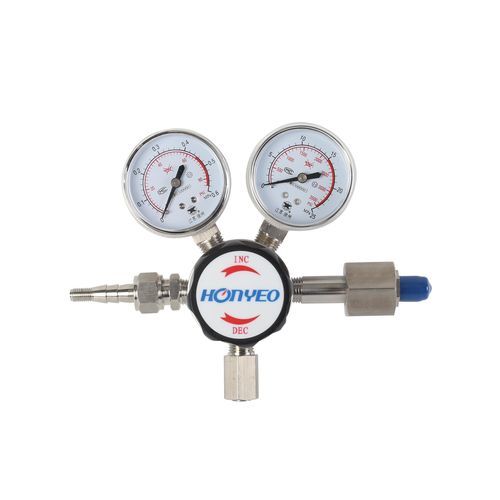

Regolatore di pressione di gas YQJG (F) series

a diaframmamonostadioin ottone

Panoramica del prodotto
I riduttori di pressione da pannello della serie YQJG(F) (modelli YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c) sono progettati per il controllo preciso della pressione di gas ad alta pressione, quali gas ad alta purezza e gas miscelati standard. Possono essere montati su tubazioni e pannelli di strumenti e trovano ampia applicazione in strumenti di misura e controllo, processi chimici, industria alimentare, tutela ambientale e settori analoghi.

Caratteristiche del prodotto

• Riduttore a stadio singolo, adatto per montaggio su tubazione e su pannello.
• Opzioni materiali: ottone per gas non corrosivi; acciaio inossidabile 316L per gas corrosivi.
• Membrana della valvola: membrana metallica; materiali di tenuta: PTFE per evitare contaminazioni secondarie nei gas ad alta purezza.
• Struttura semplice e funzionale con filtri multicanale integrati; progettato per lunga durata e per l'uso con diversi gas.
• Costruzione resistente ad alte pressioni con eccellente tenuta; adatto al controllo preciso di gas ad alta pressione e gas miscelati standard.

Varianti di modello / Note per la selezione

• Gruppi di modelli disponibili: YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c (diverse configurazioni in base al collegamento/disposizione e all'applicazione).
• Assistenza alla selezione e curve caratteristiche di flusso sono fornite come figure/diagrammi per supportare la scelta in diverse condizioni operative.

Applicazioni

• Regolazione precisa della pressione di gas ad alta purezza e gas miscelati standard.
• Strumentazione e dispositivi di misura, processi chimici, tecnologia alimentare, tutela ambientale e industrie correlate.

Specifiche tecniche

• Pressione massima di ingresso: 15 MPa
• Pressioni di uscita (opzioni): 0,12 MPa / 0,2 MPa / 0,45 MPa / 0,75 MPa
• Stabilizzazione della pressione: con un intervallo di pressione della sorgente di gas di 5–15 MPa, una variazione della pressione di ingresso di 1 MPa provoca una variazione della pressione di uscita non superiore a 7 x 10^-3 MPa.
• Caratteristica di flusso: quando la pressione di ingresso > 2 MPa e il flusso è regolato all'interno dell'intervallo nominale, la variazione della pressione di uscita non deve superare ±6% della scala completa del manometro di pressione di uscita.
• Perdita interna ed esterna: < 5 x 10^-9 Pa·m³/s
• Materiali valvola/tenuta: membrana metallica (valvola), PTFE (guarnizioni)
• Opzioni materiali: ottone / acciaio inossidabile 316L
• Filtro multicanale integrato
• Dimensioni esterne: consultare le figure nella scheda tecnica/diagrammi
• Dimensioni imballo: 205 x 175 x 145 mm
