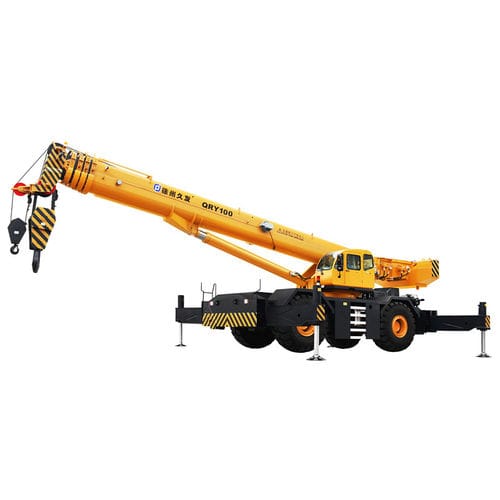

Gru mobile RT100

con bracciotelescopicaper terreno accidentato

Note: Spiegazioni sul carico di sollevamento 1) Il valore del carico di sollevamento nominale indicato nella tabella è la capacità massima di sollevamento quando la gru è posizionata su un terreno solido e piano. Il carico non deve superare il 75% del carico di ribaltamento; 2) Il carico di sollevamento nominale totale indicato nella tabella include il peso del gancio e delle imbracature; 3) Il raggio di lavoro indicato nella tabella è il valore effettivo che include la quantità di deformazione del braccio, quindi l'operazione di sollevamento deve essere effettuata secondo il raggio di lavoro. 4) Il 75 % del carico di ribaltamento tiene conto della forza del vento 6, cioè l'operazione di sollevamento può ancora essere effettuata con gli stabilizzatori completamente estesi quando la pressione del vento raggiunge 125N/m2, ma l'operazione di sollevamento con i pneumatici o il viaggio con il carico sono vietati. SPIEGAZIONI SULLA STRUTTURA DEL SISTEMA 1.BOOM Braccio telescopico a 5 sezioni di piena potenza ordinata e sincronizzata di tipo rotondo U. Il sistema di sincronizzazione consiste di 2 cilindri di telescopio, 2 collezioni di cavi di estensione e cavi di ritrazione. un cilindro controlla 2 sezioni di bracci, l'altro controlla 3 sezioni di bracci, e il terzo, quarto e quinto braccio finiscono telescopio sincronizzato da estensione e cavi ritratti. Le sezioni del telescopio del braccio sono supportate da cursori in nylon. Lunghezza completamente ritratta --12.1m Lunghezza completamente estesa -- 46.5m Velocità di estensione -- 200s Diametro della radice -- 395mm ELEVAZIONE DEL BRACCIO Angolo del braccio -- 10°~78° Velocità di sollevamento del braccio --10°~78°，170s 2.JIB 2 fasi di oscillazione delle barre intorno al tipo con il triplo offset (tipo della mattonella).Single puleggia alla testa del fiocco. Truss tipo di sezione superiore telescopi dal lato destro della sezione di base del braccio. Lunghezza -- 10.68-18.68m Offset -- 0°，30°
