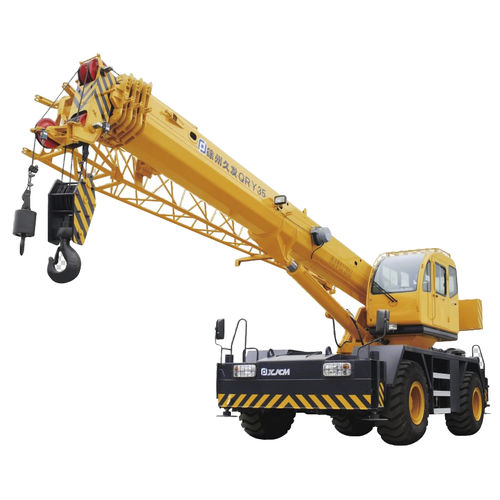

Gru mobile RT35

con bracciotelescopicaper terreno accidentato

Note: Spiegazioni sul carico di sollevamento 1) Il valore del carico di sollevamento nominale indicato nella tabella è la capacità massima di sollevamento quando la gru è posizionata su un terreno solido e piano. Il carico non dovrebbe superare il 75% del carico di ribaltamento; 2) Il carico di sollevamento nominale totale indicato nella tabella include il peso del gancio e delle imbracature; 3) Il raggio di lavoro indicato nella tabella è il valore effettivo che include la quantità di deformazione del braccio, quindi l'operazione di sollevamento deve essere effettuata secondo il raggio di lavoro. 4) Il 75% del carico di ribaltamento tiene conto della forza del vento 6, cioè l'operazione di sollevamento può ancora essere effettuata con gli stabilizzatori completamente estesi quando la pressione del vento raggiunge 125N/m2, ma l'operazione di sollevamento con i pneumatici o il viaggio con il carico sono vietati. SPIEGAZIONI SULLA STRUTTURA DEL SISTEMA 1.BOOM Braccio telescopico a 4 sezioni a piena potenza parzialmente sincronizzato, di forma ottagonale rotonda. Il sistema di sincronizzazione consiste in 1 cilindro telescopico, 2 collezioni di cavi di estensione e cavi di retrazione. Lunghezza completamente ritratta -- 10m Lunghezza completamente estesa -- 31m Velocità di estensione -- 80s Diametro della radice -- 300mm ELEVAZIONE DEL BRACCIO Angolo del braccio -- 0°~80° Velocità di sollevamento del braccio --10°~80°，75s 2.JIB 1 fase di oscillazione boom intorno al tipo con triplo offset (tipo di piastrelle). Truss tipo di sezione superiore telescopi dal lato destro della sezione di base del braccio. Lunghezza -- 7.3m Offset -- 0°，30°
