Array in fibra ottica

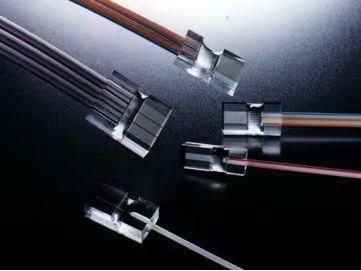

L'array di fibre a mantenimento di polarizzazione (PM) è un dispositivo ottico che dispone e fissa con precisione le fibre PM su un substrato utilizzando strutture a V. Mantiene lo stato di polarizzazione della luce, rendendolo ampiamente utilizzato in applicazioni di comunicazione ottica e rilevamento ad alta precisione. Il design a V garantisce un allineamento preciso e una polarizzazione stabile, con un rapporto di estinzione tipicamente superiore a 20 dB (@1550 nm). L'angolo di lucidatura della faccia terminale può essere personalizzato per minimizzare la riflessione ottica e ridurre la perdita di inserzione (≤0,3 dB). - Applicazioni: - Comunicazione ottica: Utilizzato nella comunicazione ottica coerente, CPO, reti 5G/6G e interconnessioni di data center, supportando la trasmissione parallela ad alta velocità (ad esempio, moduli 100G PSM4). - LiDAR: Migliora il rapporto segnale/rumore dei sistemi LiDAR basati su fibra a 1550 nm, migliorando la precisione della guida autonoma. - Giroscopio a fibra ottica (FOG): Serve come componente chiave che influisce direttamente sulla stabilità del bias e sulla precisione della misurazione. - Sensori ottici: Applicato nel monitoraggio ambientale, trasporto intelligente e altri scenari che richiedono un controllo stabile della polarizzazione. - Caratteristiche: - Stabilità della polarizzazione: Utilizzando birifrangenza e design strutturale asimmetrico, l'array PM raggiunge un rapporto di estinzione ≥20 dB, deviazione dell'asse di polarizzazione entro ±3°, e rispetta gli standard di affidabilità Telcordia GR-1221-CORE. - Lavorazione e lucidatura della faccia terminale: Supporta angoli di lucidatura multipli (0°, 8°, 42,5°, 45°) con errore di planarità <200 nm e protrusione <200 nm, adattabile a vari requisiti di moduli ottici. Specifiche tecniche / Caratteristiche: - Struttura a V per un allineamento preciso delle fibre - Angoli di lucidatura della faccia terminale personalizzabili - Rapporto di estinzione ≥20 dB (@1550 nm) - Perdita di inserzione ≤0,3 dB - Perdita di ritorno ≥50 dB - Temperatura di funzionamento: -5 ~ 70℃ - Temperatura di stoccaggio: -40 ~ 85℃ - Potenza ottica massima: 1W - Disponibile in più configurazioni di canali (1CH, 2CH, 4CH, 8CH, 16CH, 24CH) - Passo della fibra: 127 μm, 250 μm, o altri - Precisione del passo del nucleo: ≤0,5 μm - Tipo di fibra: Fibra PM 1310, 1550 nm
