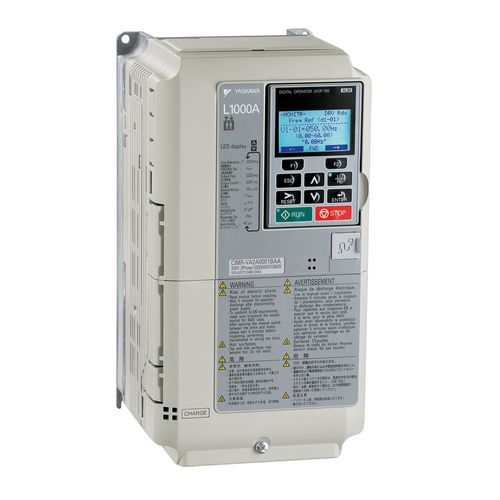

Convertitore di frequenza ad induzione L1000A series

a magneti permanentiper elevatore200-480 V

Sintesi Gli azionamenti L1000A di Yaskawa soddisfano i requisiti tecnici degli ascensori moderni. Gestiscono motori a induzione e motori a magneti permanenti e sono idonei per nuove installazioni, ascensori senza locale macchina e ammodernamenti. La serie offre funzionalità mirate al comfort di marcia e alla flessibilità operativa.

Caratteristiche principali

• Interfaccia controller flessibile
• Monitoraggio dei freni
• Funzionamento senza contattori del motore
• Funzione di salvataggio (rescue)

Varianti disponibili (modelli della serie e valori principali)

• CIMR-LC4A0005BAA — Corrente di uscita nominale (HD): 4,8 A; Potenza motore max applicabile (HD): 1,5 kW
• CIMR-LC4A0006BAA — Corrente di uscita nominale (HD): 5,5 A; Potenza motore max applicabile (HD): 2,2 kW
• CIMR-LC2A0008BAA — Corrente di uscita nominale (HD): 8 A; Potenza motore max applicabile (HD): 1,5 kW
• CIMR-LC4A0009BAA — Corrente di uscita nominale (HD): 9,2 A; Potenza motore max applicabile (HD): 3,7 kW
• CIMR-LC2A0011BAA — Corrente di uscita nominale (HD): 11 A; Potenza motore max applicabile (HD): 2,2 kW
• CIMR-LC4A0015BAA — Corrente di uscita nominale (HD): 14,8 A; Potenza motore max applicabile (HD): 5,5 kW
• CIMR-LC2A0018BAA — Corrente di uscita nominale (HD): 17,5 A; Potenza motore max applicabile (HD): 3,7 kW
• CIMR-LC4A0018BAA — Corrente di uscita nominale (HD): 18 A; Potenza motore max applicabile (HD): 7,5 kW
• CIMR-LC4A0024BAA — Corrente di uscita nominale (HD): 24 A; Potenza motore max applicabile (HD): 11 kW
• CIMR-LC2A0025BAA — Corrente di uscita nominale (HD): 25 A; Potenza motore max applicabile (HD): 5,5 kW
• CIMR-LC4A0031BAA — Corrente di uscita nominale (HD): 31 A; Potenza motore max applicabile (HD): 15 kW
• CIMR-LC2A0033BAA — Corrente di uscita nominale (HD): 33 A; Potenza motore max applicabile (HD): 7,5 kW
• CIMR-LC4A0039BAA — Corrente di uscita nominale (HD): 39 A; Potenza motore max applicabile (HD): 18,5 kW
• CIMR-LC4A0045BAA — Corrente di uscita nominale (HD): 45 A; Potenza motore max applicabile (HD): 22 kW
• CIMR-LC2A0047BAA — Corrente di uscita nominale (HD): 47 A; Potenza motore max applicabile (HD): 11 kW
• CIMR-LC2A0060BAA — Corrente di uscita nominale (HD): 60 A; Potenza motore max applicabile (HD): 15 kW
• CIMR-LC4A0060BAA — Corrente di uscita nominale (HD): 60 A; Potenza motore max applicabile (HD): 30 kW
• CIMR-LC2A0075BAA — Corrente di uscita nominale (HD): 75 A; Potenza motore max applicabile (HD): 18,5 kW
• CIMR-LC4A0075BAA — Corrente di uscita nominale (HD): 75 A; Potenza motore max applicabile (HD): 37 kW
• CIMR-LC4A0091BAA — Corrente di uscita nominale (HD): 91 A; Potenza motore max applicabile (HD): 45 kW
• CIMR-LC4A0112BAA — Corrente di uscita nominale (HD): 112 A; Potenza motore max applicabile (HD): 55 kW
• CIMR-LC2A0115BAA — Corrente di uscita nominale (HD): 115 A; Potenza motore max applicabile (HD): 30 kW
• CIMR-LC2A0145BAA — Corrente di uscita nominale (HD): 145 A; Potenza motore max applicabile (HD): 37 kW
• CIMR-LC4A0150BAA — Corrente di uscita nominale (HD): 150 A; Potenza motore max applicabile (HD): 75 kW
• CIMR-LC2A0180BAA — Corrente di uscita nominale (HD): 180 A; Potenza motore max applicabile (HD): 45 kW
• CIMR-LC4A0180BAA — Corrente di uscita nominale (HD): 180 A; Potenza motore max applicabile (HD): 90 kW
• CIMR-LC2A0215BAA — Corrente di uscita nominale (HD): 215 A; Potenza motore max applicabile (HD): 55 kW
• CIMR-LC4A0216BAA — Corrente di uscita nominale (HD): 216 A; Potenza motore max applicabile (HD): 110 kW
• CIMR-LC2A0283BAA — Corrente di uscita nominale (HD): 283 A; Potenza motore max applicabile (HD): 75 kW
• CIMR-LC2A0346BAA — Corrente di uscita nominale (HD): 346 A; Potenza motore max applicabile (HD): 90 kW
• CIMR-LC2A0415BAA — Corrente di uscita nominale (HD): 415 A; Potenza motore max applicabile (HD): 110 kW

Specifiche tecniche

• Serie: L1000A — progettata per applicazioni ascensore
• Applicazioni: azionamenti per ascensori (nuove installazioni, ascensori senza locale macchina, ammodernamenti)
• Tipi di motore supportati: motori a induzione e motori a magneti permanenti
• Tensione di alimentazione: opzioni 200 V e 400 V
• Fasi di alimentazione: trifase
• Filtro EMC (integrato): No (il filtro prodotto indica integrato = no)
• Funzionalità: interfaccia controller flessibile; monitoraggio freni; funzionamento senza contattori motore; operazione di salvataggio
• Conformità norme: CE, RoHS, UL, cUL, UKCA (a seconda del modello/mercato)
• Produttore: Yaskawa (Serie L1000A)
