Centro di lavoro CNC 3 assi DCV4016B
verticalea doppia colonna40 utensili

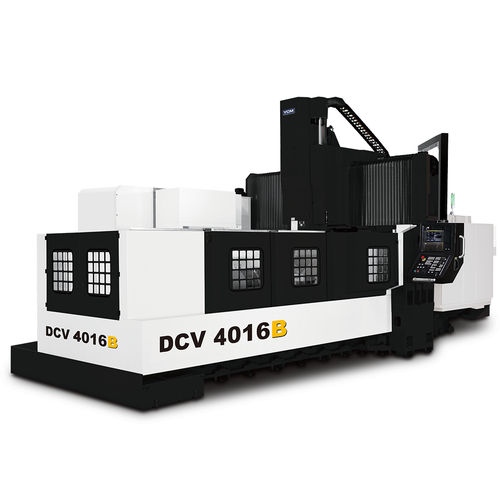

Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili
Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili
Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili - immagine - 2
Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili - immagine - 3
Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili - immagine - 4
Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili - immagine - 5
Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili - immagine - 6
Centro di lavoro CNC 3 assi - DCV4016B - YCM (Yeong Chin) - verticale / a doppia colonna / 40 utensili - immagine - 7
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
a doppia colonna
Numero di utensili
40 utensili, 60 utensili, 120 utensili
Altre funzioni
di taglio
Altre caratteristiche
ad alta rigidità, a presa diretta
Corsa X

4.065 mm
(160,04 in)

Corsa Y

1.600 mm
(62,99 in)

Corsa Z

762 mm, 1.016 mm
(30 in, 40 in)

Velocità di rotazione

4.500 rpm, 6.000 rpm, 10.000 rpm
(28.274 rad.min-1, 37.699 rad.min-1, 62.832 rad.min-1)

Potenza

25 kW, 45 kW
(33,99 hp, 61,18 hp)

Velocità di avanzamento asse X

15.000 mm/min
(9,84 in/s)

Velocità di avanzamento asse Y

15.000 mm/min
(9,84 in/s)

Velocità di avanzamento asse Z-Not Tr-

15.000 mm/min
(9,84 in/s)

Carico massimo del piano di lavoro

12.000 kg
(26.455 lb)

Peso massimo utensili

20 kg
(44,1 lb)

Peso totale

35.000 kg
(77.161,79 lb)

Descrizione

Struttura del corpo superba Base in un unico pezzo Proporzione rigida della paletta Con trasmissione a ingranaggi Hi-lo Il mandrino incorpora cuscinetti a rulli per una rigidità di taglio estremamente elevata. La trasmissione a ingranaggi a 2 stadi fornisce una coppia in uscita di 88,87 kgf-m a 241 giri/min, ideale per la lavorazione di materiali duri. Guide ad alta rigidità L'asse X è azionato direttamente dal riduttore che offre una risposta assiale fluida e una coppia elevata Guide a rulli sugli assi X e Y L'asse Y è supportato da 3 guide a rulli e 6 blocchi di scorrimento per offrire la massima rigidità di taglio Supporto orizzontale e verticale della fantina La guida scatolata temprata e rettificata sull'asse Z allarga l'interfaccia di contatto per un'elevata stabilità di lavorazione

---

Traduzione automatica  (Visualizza il testo originale in inglese)
