Centro di lavoro CNC 3 assi DCV6035B
verticalea doppia colonnadi taglio

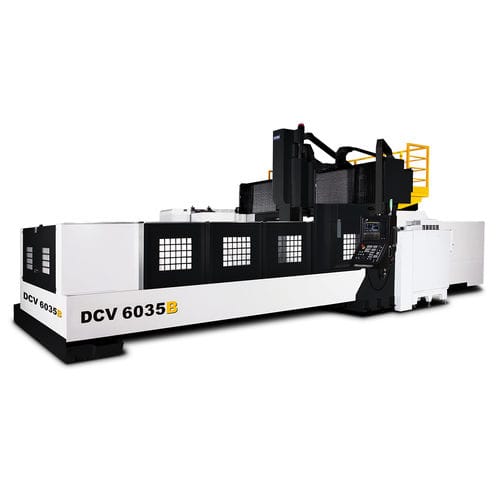

Centro di lavoro CNC 3 assi - DCV6035B - YCM (Yeong Chin) - verticale / a doppia colonna / di taglio
Centro di lavoro CNC 3 assi - DCV6035B - YCM (Yeong Chin) - verticale / a doppia colonna / di taglio
Centro di lavoro CNC 3 assi - DCV6035B - YCM (Yeong Chin) - verticale / a doppia colonna / di taglio - immagine - 2
Centro di lavoro CNC 3 assi - DCV6035B - YCM (Yeong Chin) - verticale / a doppia colonna / di taglio - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
a doppia colonna
Altre funzioni
di taglio
Altre caratteristiche
ad alta rigidità, a presa diretta
Corsa X

6.200 mm
(244,09 in)

Corsa Y

3.500 mm
(137,8 in)

Corsa Z

762 mm, 1.016 mm
(30 in, 40 in)

Velocità di rotazione

241 rpm, 4.500 rpm, 6.000 rpm, 10.000 rpm
(1.514 rad.min-1, 28.274 rad.min-1, 37.699 rad.min-1, 62.832 rad.min-1)

Potenza

25 kW, 45 kW
(33,99 hp, 61,18 hp)

Velocità di avanzamento asse X

12.000 mm/min
(7,87 in/s)

Velocità di avanzamento asse Y

15.000 mm/min
(9,84 in/s)

Velocità di avanzamento asse Z-Not Tr-

15.000 mm/min
(9,84 in/s)

Carico massimo del piano di lavoro

25.000 kg
(55.116 lb)

Peso massimo utensili

20 kg
(44,1 lb)

Peso totale

65.000 kg
(143.300,47 lb)

Descrizione

Struttura del corpo superba La base a colonna extra larga con design a stivali impedisce alla paletta di inclinarsi in avanti. Il design della trasmissione diretta sull'asse X offre una risposta assiale fluida, una coppia elevata e un gioco ridotto. L'asse X è dotato di 3 guide a rulli e numerosi blocchi di scorrimento per una grande capacità di carico di 21 blocchi di scorrimento. le 3 guide a rulli sull'asse Y sostengono con forza la fantina e la sella. Il mandrino incorpora cuscinetti a rulli per una rigidità di taglio estremamente elevata.

---

Traduzione automatica  (Visualizza il testo originale in inglese)
