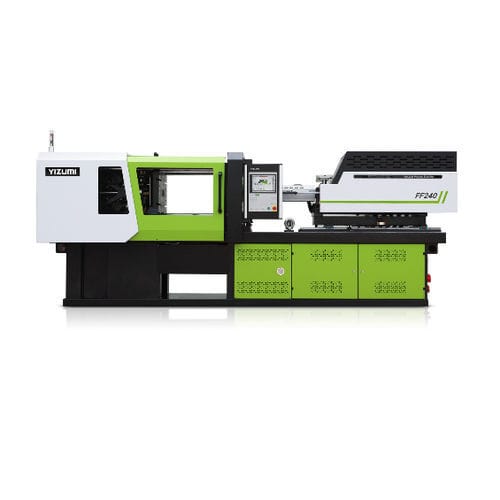

Pressa ad iniezione orizzontale P-E

servoidraulicasenza colonneper pezzi a pareti sottili

Panoramica
Le macchine ad iniezione ad alta velocità della serie P-E combinano attuazione servo e trasmissione efficiente per ridurre i consumi energetici e migliorare i tempi di ciclo. Le macchine integrano una stazione pompe idrauliche incorporata e offrono forze di chiusura da 200 a 350 tonnellate con tempi di ciclo a vuoto di 2,0–2,6 s, adatte per pareti sottili, IML e imballaggio ad alta velocità nei settori automotive, medicale ed elettronico.

Punti salienti

• Azionamento servo con trasmissione efficiente per ridurre il consumo energetico
• Chiusura tie-bar free (TBF) per rapido accesso allo stampo e area stampo più pulita
• Ciclo a vuoto rapido (2,0–2,6 s) per alta produttività
• Controllo in anello chiuso per stampaggio preciso e ripetibile

Unità di chiusura

• Progetto TBF per manutenzione semplificata e riduzione del rischio di contaminazione
• Grandi bilancieri con testa smussata per ottimizzare il trasferimento di forza e minimizzare la deformazione delle piastre
• Protezione stampo SMART in grado di rilevare piccoli ostacoli e ridurre i danni allo stampo

Unità di iniezione

• Combinazioni vite/cilindro selezionate in base al materiale e al processo per garantire una plastificazione omogenea
• Configurazione a doppio carrello orizzontale per eliminare la coppia di rotazione e ridurre gli attriti, assicurando un movimento di iniezione affidabile
• Controllo della pressione di iniezione in anello chiuso con stabilità di ±0,02 MPa per fasi di pressione e mantenimento precise

Sistema generale e controllo

• Controllore KEBA2000 con touchscreen HD da 15": include PDP, SPC, visualizzazione oscilloscopio, comando remoto in rete, supporto Industry 4.0, ciclo di scansione 1 ms e gestione degli accessi a più livelli
• Algoritmo YIZUMI SDC (Servo Direct Control): controllo servo indipendente per iniezione, plastificazione e chiusura per risposta più rapida e migliore precisione

Video prodotto / Esempi di applicazione
Video integrati ed esempi applicativi mostrano lo stampaggio IML a parete sottile e gli impieghi tipici nel Medicale, Particolari Auto, Elettronica 3C e Imballaggio ad Alta Velocità.

Specifiche tecniche

• Nome serie: P-E Series
• Tipo di azionamento: Motori servo con trasmissione efficiente
• Risparmio energetico: Circa 30–50% rispetto a modelli standard (dipende dalle condizioni)
• Stazione pompe idrauliche integrata: Sì
• Tempo di ciclo a vuoto: 2,0–2,6 secondi
• Gamma forza di chiusura: 200–350 tonnellate
• Tecnologia di chiusura: Tie-bar free (TBF)
• Protezione stampo: SMART mold protection (rileva piccoli ostacoli/resistenze)
• Controllo iniezione: Controllo della pressione in anello chiuso; stabilità pressione/mantenimento ±0,02 MPa
• Caratteristiche unità di iniezione: Selezione professionale vite/cilindro; configurazione doppio carrello orizzontale
• Controllore: KEBA2000 — touchscreen HD 15", PDP, SPC, visualizzazione oscilloscopio, controllo remoto/rete, supporto Industry 4.0, ciclo 1 ms, 16 livelli di accesso
• Tecnologia proprietaria: YIZUMI SDC (Servo Direct Control)
