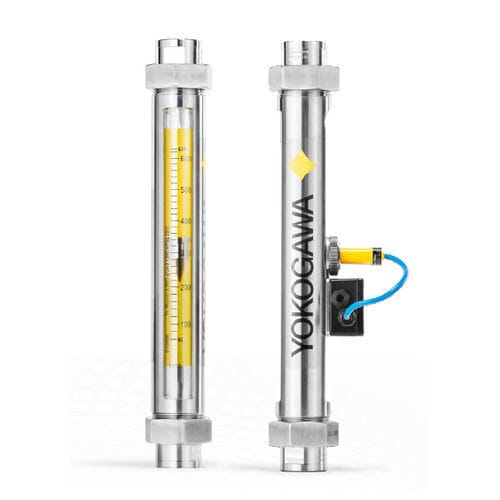

Misuratore di portata ad area variabile RAGN47 series
per liquidiper gasDN50 - 2"

misuratore di portata ad area variabile
misuratore di portata ad area variabile
misuratore di portata ad area variabile
misuratore di portata ad area variabile
misuratore di portata ad area variabile
misuratore di portata ad area variabile
misuratore di portata ad area variabile
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
ad area variabile
Fluido
per liquidi, per gas
Diametro della tubatura
DN50 - 2", DN25 - 1", DN15 - 1/2", DN40 - 1"1/2, DN20 - 3/4", DN65 - 2"1/2
Montaggio
in linea, con flangia, filettato, verticale, in tubo di misura
Materiale
in acciaio inossidabile, PTFE, in vetro, in titanio
Portata volumetrica

Max.: 160 m³/h
(5.650,3 ft³/h)

Min.: 10 m³/h
(353,1 ft³/h)

Temperatura di processo

100 °C
(212 °F)

Pressione di processo

8 bar, 16 bar
(116,03 psi, 232,06 psi)

Precisione

1,6 %, 2,5 %

Descrizione

Il rotametro RAGN è progettato per la misurazione continua del flusso di liquidi e gas. Il tubo di misurazione in vetro borosilicato è dotato di una scala di facile lettura dai colori vivaci. Il RAGN è fornito di serie con raccordi in linea in acciaio inox 316 e interni opzionali in acciaio inox, titanio, PTFE o PVDF. I raccordi di connessione per il RAGN possono essere scelti tra filettatura NPT o connessioni flangiate. Il fluido passa attraverso il tubo di misurazione dal basso verso l'alto, pertanto è necessaria un'installazione verticale. Il flusso effettivo è indicato dalla parte superiore del galleggiante e può essere letto direttamente dalla scala sul tubo di misurazione.

---
