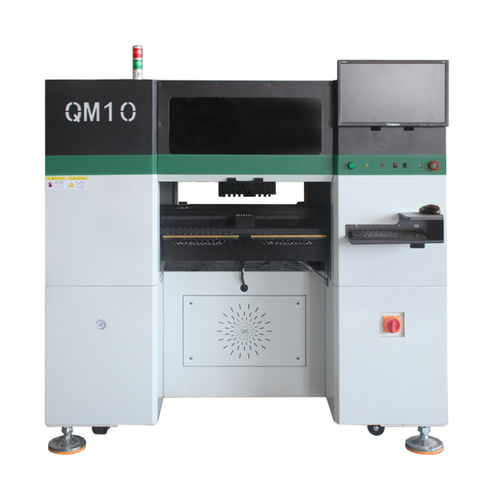

Macchina pick and place SMT QM10

automatica

La macchina QM10 SMT pick and place è stata progettata con 10 teste e 80 slot, con una velocità fino a 23000 componenti all'ora (CPH). È stata aggiornata rispetto alla serie QM81 e ha incorporato il feedback dei clienti. La piastra di ferro del substrato all'interno della macchina è stata aggiornata in materiale di marmo ispessito per aumentare la stabilità. L'asse X migliora la struttura per aumentare la fluidità del funzionamento e aumenta il numero di guide lineari (superiore e inferiore) Anche l'asse Y è stato incrementato con due guide lineari su ciascun lato per migliorare la precisione e la velocità e aumentare la durata della macchina. Anche il modello di servomotore, driver, guida lineare e vite Panasonic è stato completamente aggiornato per far fronte alla capacità di lavoro di 10 teste. Aggiornato il software funzionale come la libreria dei componenti, la sorveglianza visiva, gli avvisi di sicurezza, l'avviso di guasto in precedenza. Può gestire facilmente componenti di forma speciale, BGA, pacchetti da 0201 pollici. L'asse X Y adotta un servomotore Panasonic più grande, senza sacrificare il tasso di CPH con un'elevata coppia per ottenere una precisione di passo mai persa ＜ 0,001 mm. nuove caratteristiche come 10 teste che prelevano il materiale allo stesso tempo La dimensione dei componenti deve essere di 0805 pollici e oltre, come le perle della lampada 3535 LED. (si consiglia di utilizzare l'alimentatore elettrico per evitare il problema dell'insufficiente alimentazione d'aria)
