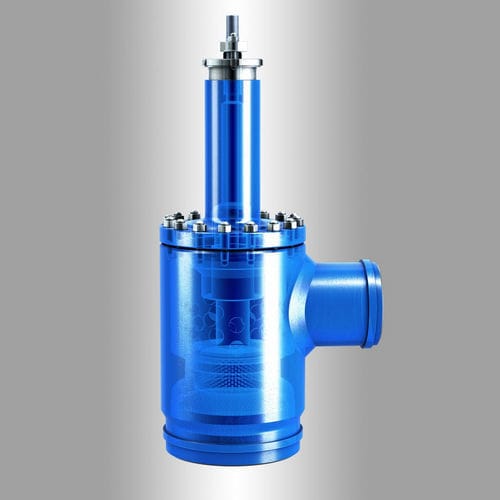

Valvola a otturatore Z1A

elettricaper controllo di flussoper vapore

La valvola angolare presentata funziona nella centrale elettrica di Pątnów sull'impianto a vapore acqueo con una temperatura di 310ºC. Per mantenere i parametri di lavoro e rispettare gli standard di volume consentiti, nella valvola sono state utilizzate due piastre di silenziamento all'uscita della valvola e un otturatore perforato. Il corpo di costruzione angolare ha connessioni di saldatura di diametro nominale in ingresso DN150 e in uscita DN250. La strozzatura allungata consente di sottrarre i componenti sensibili dell'attuatore elettrico e la guarnizione in grafite dello stelo della valvola alle condizioni sfavorevoli della valvola (alta temperatura). La valvola ha una classe di tenuta elevata V secondo PN-EN 60534-4 e il coefficiente di flusso è di 320 Kvs con caratteristiche di flusso lineari.
