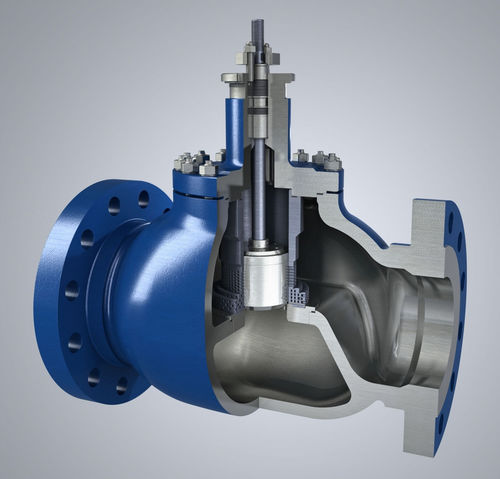

Valvola a otturatore Z1B-M

manualedi controlloper gas

L'idoneità delle valvole a funzionare in condizioni di elevata perdita di carico dipende dalla progettazione dei componenti interni della valvola. Il parametro che determina le perdite di carico critiche ammissibili in condizioni di flusso strozzato o di cavitazione è il fattore di recupero della pressione FL. ∆p = K∙FL2(p1-pv) dove: K=0,85 - per flusso strozzato K=0,67 - per cavitazione Il valore del fattore di recupero della pressione FL può variare da 0,5 a 1,0 a seconda del tipo di valvola. Le valvole ad alto recupero di pressione (valvole a farfalla, valvole a sfera) hanno un valore FL basso e non sono adatte al funzionamento in condizioni di flusso strozzato e cavitazione. Per queste applicazioni, la progettazione della valvola deve garantire il raggiungimento dei valori massimi di FL. Questi requisiti sono soddisfatti dalle valvole Z1B-M con direzione del flusso multipla a labirinto negli elementi di strozzamento della valvola (FL=fi0,975). Nel set di gabbie di strozzamento sono presenti canali che assicurano la separazione e la rifrazione del flusso, mantenendo un aumento graduale del campo di portata. Il numero di gabbie di strozzamento dipende dalla perdita di carico. All'inizio dell'apertura, si utilizzano quattro strutture di strozzatura alla massima caduta di pressione, due alla caduta di ∆p, mentre alla massima portata il flusso viene eseguito con una strozzatura minima. La valvola viene utilizzata per controllare l'acqua di lavaggio ad alta pressione nell'impianto di sospensione della centrale elettrica di Bełchatów e soddisfa senza riserve i requisiti del processo. Le valvole Z1B-M sono progettate per fluidi liquidi e gassosi e una serie di applicazioni nell'ingegneria energetica e nell'industria del gas confermano l'alta valutazione della loro idoneità alle condizioni di lavoro più difficili.
