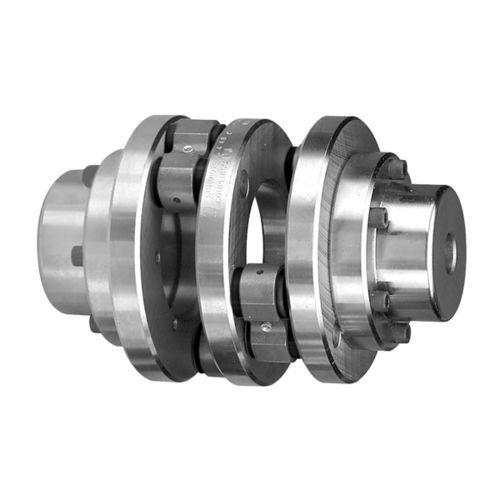

Giunto flessibile L4 series

rigidoper trasmissioneper albero di trasmissione

Giunti in linea Schmidt - Serie L400 Gli accoppiamenti in linea Schmidt sono di tipo torsio-rigido, progettati con due coppie di collegamenti paralleli installati a 90 gradi fuori fase l'uno con l'altro. Questa disposizione dei giunti permette la trasmissione precisa della coppia e la velocità angolare costante tra alberi con disallineamenti paralleli da piccoli a moderati. Il giunto utilizza cuscinetti a rullini che possono essere precaricati per condizioni di gioco basso e ultra-basso. Dove il gioco non è così critico, sono disponibili cuscinetti in Teflon® non lubrificati a filamento avvolto per una maggiore capacità di coppia e dove la rilubrificazione del giunto è difficile. Le applicazioni tipiche che beneficiano dell'elevata precisione fornita dagli accoppiamenti in linea Schmidt sono alimentatori, goffratori, compattatori, macchine da stampa e molte altre. Gli accoppiamenti in linea Schmidt sono disponibili per una gamma di coppie da 500 a 35.000 pollici. I giunti per requisiti di coppia più elevati sono disponibili su ordini speciali.
