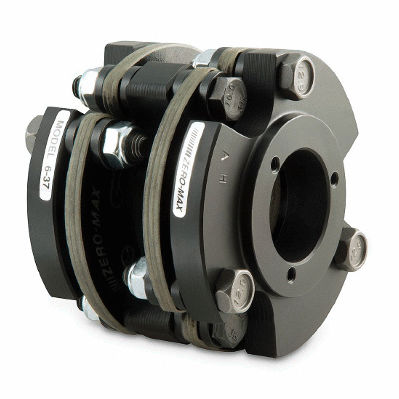

Giunto flessibile QD
a discoper alberocompatto

giunto flessibile
giunto flessibile
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
flessibile, a disco
Applicazioni
per albero
Altre caratteristiche
compatto, su misura, doppio, largo, ad alta prestazione
Coppia

Min.: 180,77 Nm
(133,3291 ft.lb)

Max.: 1.762,56 Nm
(1.299,9975 ft.lb)

Velocità di rotazione

Min.: 3.300 rpm
(20.734,51 rad.min-1)

Max.: 7.400 rpm
(46.495,57 rad.min-1)

Descrizione

Il giunto ad albero flessibile Double Flex Composite Disc (CD®) con mozzi con boccole a sgancio rapido (QD) è ideale per le applicazioni di precisione che richiedono una maggiore capacità di disallineamento rispetto al nostro design Single Flex. L'ampia capacità di disallineamento, l'elevata rigidità torsionale e le specifiche generali ad alte prestazioni rendono questo giunto una buona scelta per varie applicazioni di controllo del movimento. Lo speciale mozzo QD utilizzato su questo giunto per servomotori utilizza una boccola QD per un montaggio facile e veloce sull'albero. Vantaggi del giunto a disco composito a gioco zero con boccola QD a doppia flessione I giunti CD a doppio disco con boccola QD, esenti da manutenzione, sono disponibili in formati standard e personalizzati e offrono un'elevata capacità di disallineamento e una maggiore rigidità torsionale. Ulteriori vantaggi associati ai giunti a disco composito a doppia flessione con boccola QD includono: Connessione e disconnessione facile e veloce Gioco zero Rigidità torsionale Funziona senza problemi ad alte velocità Dimensioni compatte Giunti CD a doppia flessione a sgancio rapido per applicazioni di controllo del movimento Il giunto CD a doppia flessione con mozzo a boccola QD è disponibile in molti modelli e dimensioni e viene utilizzato nei casi in cui è richiesta una maggiore capacità di disallineamento, con prestazioni più elevate. La bassa inerzia del giunto CD Double-Flex e il sistema di montaggio con mozzo con boccola QD lo rendono perfettamente compatibile con molte applicazioni di alta precisione. Macchine per l'imballaggio Sistemi pick and place Macchine da stampa Macchine utensili Sistemi che utilizzano servomotori

---

Cataloghi
