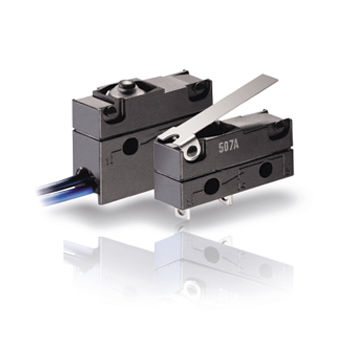

DCJK subminiaturizzato
Interruttore subminiaturizzato sigillato IP6K7 altamente versatile
Corrente di commutazione fino a 10 A a 12 VDC
4 diversi punti di funzionamento e 3 altezze di presa a 3 fili
Elevata stabilità di contatto grazie a materiali di contatto specifici
Gli attuatori possono anche essere montati a posteriori
Temperatura di esercizio fino a 120 °C
Disponibile la versione senza silicone
Specifiche tecniche
Serie DCJK
Contattare la confi gurazionetion S.P.D.T., S.P.S.S.T. - N.O. o S.P.S.T. - N.C.
Distanza di contatto < 3 mm
Tensione di commutazione (max.) 12 V DC
Corrente di commutazione da 0,005 a 3 A DC
Tensione di esercizio 300 cN senza attuatore ausiliario
a seconda del modello
Corsa totale possibile fino a circa 2,0 mm
Vita meccanica Fino a 2 x 106 operazioni
Vita elettrica
a seconda del carico
Fino a 2 x 106 operazioni
Temperatura ambiente - da 40 a + 85°C/120°C
Modello con conduttori - da 40 a + 105°C
Materiali
Alloggiamento PET/PA
Attuatore POM (T85), PA (T120)
Attuatore ausiliario Acciaio inox o plastica
Guarnizione di tenuta VQM
Terminali CuZn argentati
Condutture Cu, riscaldate in PVC
Contatti AgNi
AgPd (Punto di incrocio)
AuAg (Punto di incrocio)
Grado di protezione
Interruttore interno
IP67
Tipo di terminale
Tipo di terminale disponibile off-the-shelf:
Terminale a saldare, diritto
Collegamento dei cavi di collegamento sul lato dell'attuatore
Collegamento dei cavi di collegamento lato opposto all'attuatore
Tipi di connettori disponibili su richiesta:
Terminale di saldatura
Connettore a morsetto auto tagliente
Terminale a saldare, laterale
Morsetto PCB 0,8 x 0,5 mm, diritto
Morsetto PCB 0,6 x 0,5 mm, diritto
---
