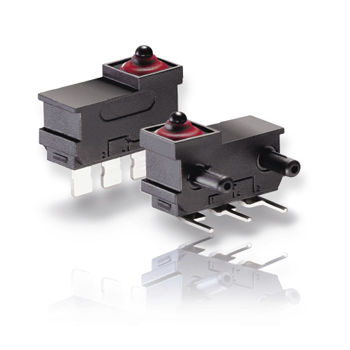

Interruttore in subminiatura DX series

unipolareIP67sigillato

DJ sub-subminiatura Interruttore sub-subminiaturizzato sigillato IP6K7 Corrente di commutazione da 5 mA fino a 2 A a 12 VDC Adatto per l'azionamento con angoli fino a 40° Elevata stabilità di contatto con i contatti a croce AuAg Facile installazione grazie ai perni del connettore e al dado di fissaggio Temperatura di esercizio fino a 85 °C Vita meccanica min. 500.000 azionamenti Specifiche tecniche Serie DJ ❶ Contattare la confi gurazionetion S.P.D.T. Distanza di contatto < 3 mm Tensione di commutazione (max.) 12 V DC fino a 60 V su richiesta Corrente di commutazione da 0,005 a 2 A DC Tensione di esercizio Max. 120 cN Corsa totale Circa 2,0 mm Vita meccanica Min. 500.000 operazioni Vita elettrica (carico massimo) Min. 100.000 operazioni Temperatura ambiente da - 40 a + 85°C Materiali Base PBT/PES Copertura PBT + ASA Attuatore POM Guarnizione di tenuta VMQ Terminali CuZn argentati Contatti AuAg (Crosspoint) Grado di protezione Interruttore interno IP67 Circuito ❸ Codice modello S.P.D.T. G Tipo di terminale ❹ Codice modello Terminale a saldare, diritto, 2,5 x 0,5 mm, senza pin di posizione AN Morsetto a saldare, diritto, 2,5 x 0,5 mm, pin di posizione laterale RH AR Morsetto a saldare, diritto, 2,5 x 0,5 mm, perni di posizionamento lato LH AL Morsetto PCB, diritto, 0,7 x 0,5 mm, senza pin di posizione BN Morsetto PCB, diritto, 0,7 x 0,5 mm, con perni di bloccaggio lato RH BR Morsetto per PCB, diritto, 0,7 x 0,5 mm, con perni di bloccaggio lato LH BL Sub-subminiatura DK Interruttore sub-subminiaturizzato sigillato IP6K5 sigillato (IP6K7 su richiesta) Corrente di commutazione da 5 mA fino a 2 A a 12 VDC Azionamento possibile in verticale o con attuatore ausiliario Elevata stabilità di contatto grazie ai contatti incrociati AuAg Temperatura di esercizio fino a 105 °C Vita meccanica min. 500.000 azionamenti
