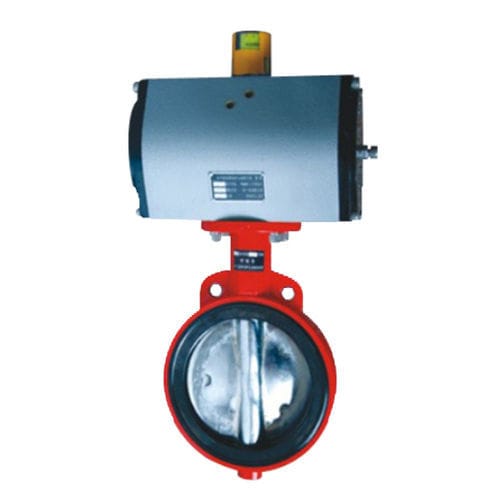

Valvola a farfalla D671X

pneumaticadi controllodi piccole dimensioni

1. La coppia di guarnizioni della valvola è realizzata in materiale di formula speciale, che possiede proprietà di resistenza alla temperatura, alla corrosione e all'usura. 2. Piccola e portatile, struttura semplice, facile da smontare e assemblare, adatta a una varietà di mezzi, la temperatura non supera i 150 C. 3. Buone prestazioni di tenuta. 4. Piccola coppia operativa e apertura rapida. 5. Visualizzazione chiara della posizione dell'interruttore. 6. La posizione e l'angolo di installazione non sono limitati. Punti chiave di utilizzo e installazione 2.le valvole a farfalla da 3" e 4" funzionano con 80x90 e l'uscita quadrata dell'albero di uscita è di 12x12 mm. le valvole a farfalla da 5 e 6 adottano una testa di 125x90 gradi e l'uscita quadrata dell'albero di uscita è di 16x16 mm. la valvola a farfalla da 8" e 10" adotta una testa da 160x90 gradi e l'uscita quadrata dell'albero di uscita è di 22x22 mm. 3. La testa pneumatica è dotata di aspirazione A e di aspirazione B. Quando la presa A (G1/4") è in aspirazione, la valvola a farfalla si apre; la presa B (G1/4"); e la valvola a farfalla di aspirazione si chiude. Il tubo di aspirazione è di 10x1 mm. 4. La posizione indicata sul display della posizione della valvola a farfalla deve corrispondere alla posizione effettiva (on o off) della valvola a farfalla. 5. Lo spazio riservato all'installazione delle valvole a farfalla è pari allo spessore delle valvole a farfalla. I dati relativi allo spessore delle valvole a farfalla sono riportati nella figura allegata. 6. Tra la superficie di giunzione della valvola e la flangia non devono essere aggiunte ulteriori guarnizioni morbide per rimuovere le impurità nell'orifizio del tubo, in modo da non ostruire il commutatore inter-valvola
