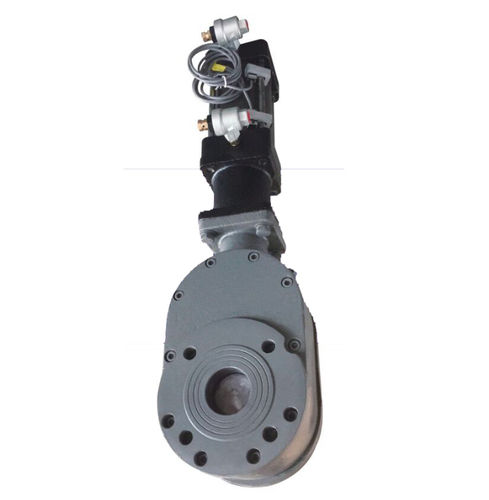

Valvola a ghigliottina HZ644HC series

pneumaticadoppiadi piccole dimensioni

La piastra della valvola da un lato adotta un design originale del foro, un piccolo carico di avvio e nessun fenomeno di blocco nella camera della valvola. Dall'altro lato, la piastra della valvola è sigillata con il carburo su un lato, che ha una forte resistenza all'usura, buone prestazioni di tenuta e lunga durata. Principio di funzionamento Quando la fonte d'aria entra dalla porta di aspirazione superiore, l'asta del cilindro spinge la piastra della valvola a muoversi verso il basso e la valvola si chiude. Quando la fonte d'aria entra dalla porta di aspirazione inferiore, l'asta del cilindro spinge la piastra della valvola a muoversi verso l'alto e la valvola si apre. La molla è caricata tra la piastra della valvola e l'anello di tenuta, e la forza della molla fa sempre premere la piastra della valvola verso l'anello di tenuta, e permette alla piastra della valvola di muoversi verticalmente su e giù. Questo aiuta a compensare l'espansione e la contrazione termica delle parti della valvola, supera l'influenza di qualsiasi variazione della contropressione sulla tenuta e impedisce al mezzo particellare di entrare nelle due superfici di tenuta. Durante il processo di apertura e chiusura, la piastra della valvola può ruotare automaticamente, causando la rettifica tra le superfici di tenuta. A causa dell'eccentricità del corpo della valvola rispetto al passaggio, si verificheranno correnti parassite durante lo scarico dei materiali. La corrente parassita del materiale pulirà da sola la camera della valvola. Tutte queste caratteristiche fanno sì che le valvole abbiano una durata straordinaria e forniscono una garanzia affidabile per il funzionamento sicuro del vostro sistema. Descrizione del metodo di compilazione del modello Codice del tipo di valvola HZ: "HZ" rappresenta la valvola a saracinesca scorrevole alternata codice del tipo di azionamento 6: "6" significa pneumatico 4 Codice forma di connessione: "4" significa connessione flangiata 4 Codice forma di azionamento: "4" rappresenta la doppia saracinesca parallela
