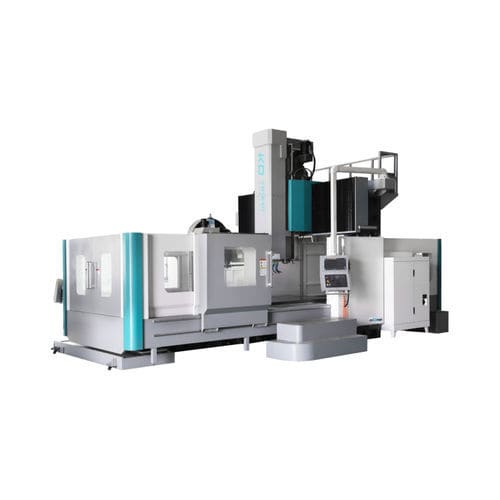

Centro di lavoro CNC 3 assi KDXM1830

verticalea portaleBT 50

Il centro di lavoro a portale CNC è un prodotto ad alta intensità tecnologica, di alta qualità, alta precisione e alte prestazioni, progettato e realizzato con cura. Articolo - Unità - KDXM1620 - KDXM1830 - KDXM2030 Piano di lavoro - - - - Dimensioni del tavolo - mm - 1300×2000 - 1600×3000 - 1800×3000 Larghezza della porta del portale - mm - 1660 - 1800 - 2000 Scanalatura a T (numero x larghezza x distanza) - mm - 7×22×170 - 9×22×180 - Campo di lavorazione - - - - Distanza naso mandrino-superficie del tavolo - mm - 250-1050 - 190-970 - Sistema mandrino - - Modalità di azionamento del mandrino - - Tipo di cinghia - Coppia nominale del mandrino - Nm - 143 Sistema di alimentazione - - - - Coppia motore X/Y/Z - Nm - 36/36/36 - - Velocità di movimento rapido X/Y/Z - m/min - 15/15/15 - 10/12/12 - Rapporto di trasmissione X/Y/Z - - 1/1/1 - 2,5/1/1 Precisione - - - - Precisione di posizionamento X/Y/Z - mm - ≤0,016/0,016/0,016 - ≤0,020/0,020/0,016 - ≤0,020/0,020/0,016 Sistema di magazzini utensili - - - - Diametro massimo dell'utensile (adiacente/successivo a quello vuoto) - mm - Ф112/Ф200 - - Lunghezza massima dell'utensile - mm - 300 Lunghezza massima dell'utensile - mm - 300
