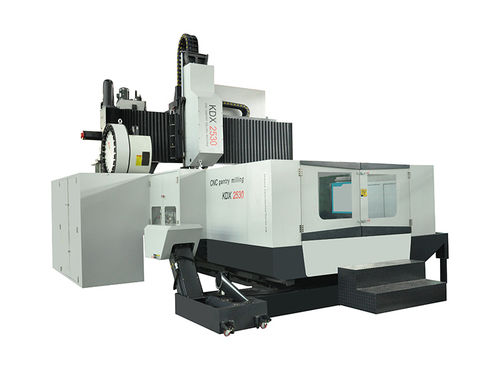

Centro di lavoro CNC 3 assi KDXM2230/2530

verticalea portaleBT 50

1. Il centro di lavoro a portale CNC è un prodotto di fascia alta ad alta intensità tecnologica con alta qualità, alta precisione e alte prestazioni, accuratamente progettato e prodotto dalla nostra azienda per voi. 2. La direzione di movimento anteriore e posteriore del piano di lavoro è l'asse X, la direzione di movimento destra e sinistra della trave è l'asse Y e la direzione di movimento verso l'alto e verso il basso della slitta del mandrino è l'asse Z. Articolo - Unità - KDXM2230 - KDXM2530 Tavolo di lavoro - - - Dimensioni del tavolo - mm - 2000×3000 - Larghezza del portale - mm - 2300 - 2500 Scanalatura a T (numero x larghezza x distanza) - mm - 9×22×200 - 11×22×180 Campo di lavorazione - - - Distanza naso mandrino-superficie del tavolo - mm - 250-1250 - - Sistema mandrino - - - Modalità di azionamento del mandrino - - Tipo di cinghia - Coppia nominale del mandrino - Nm - 143 - Sistema di alimentazione - - - Coppia motore X/Y/Z - Nm - 36/36/36 Velocità di movimento rapido X/Y/Z - m/min - 10/12/12 - 8/10/12 Rapporto di trasmissione X/Y/Z - - 2,5/2/2 - Precisione - - - Precisione di posizionamento ripetuto X/Y/Z - mm - 0,012/0,012/0,010 - 0,016/0,012/0,010 Sistema di magazzino utensili - - - Diametro massimo dell'utensile (adiacente/successivo a quello vuoto) - mm - Ф112/Ф200 - - - Lunghezza massima dell'utensile - mm - 300 Lunghezza massima dell'utensile - mm - 300
