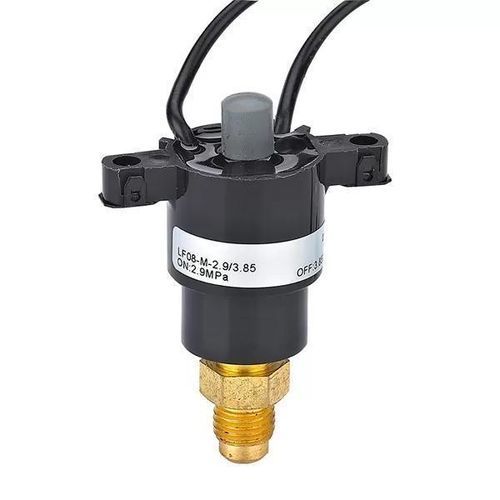

Pressostato meccanico LF08M

relativoNONC

Descrizione
LF08M è un pressostato a riarmo manuale. Il punto di taratura massimo raggiunge 942,5 PSI (≈ 6,5 MPa). Il contatto può essere normalmente aperto (NO) o normalmente chiuso (NC); corrente nominale massima fino a 6 A (AC). Progettato per protezione e controllo locale della pressione in impianti di refrigerazione, HVAC e applicazioni industriali.

Applicazioni

• Unità di refrigerazione e impianti a bassa temperatura
• Sistemi di climatizzazione e HVAC
• Compressori d'aria
• Altre apparecchiature industriali che richiedono controllo/protezione della pressione

Parametri
Intervallo di regolazione della pressione (pressione manometrica): 0,02 MPa ÷ 6,5 MPa (bassa pressione ≤ 1,0 MPa; alta pressione > 1,0 MPa).
Pressione di esercizio / Tolleranza / Resistenza alla pressione massima:
0,2 ≤ p < 0,6 MPa — ±0,03 MPa — Resiste max: 1,5 MPa
0,6 ≤ p < 1,0 MPa — ±0,05 MPa — Resiste max: 2,0 MPa
1,0 ≤ p < 2,0 MPa — ±0,07 MPa — Resiste max: 3,0 MPa
2,0 ≤ p < 3,0 MPa — ±0,10 MPa — Resiste max: 4,0 MPa
3,0 ≤ p < 4,0 MPa — ±0,15 MPa — Resiste max: 5,5 MPa
4,0 ≤ p < 5,0 MPa — ±0,20 MPa — Resiste max: 6,5 MPa
5,0 ≤ p < 6,5 MPa — ±0,25 MPa — Resiste max: 8,0 MPa
Pressione di scoppio (pressione manometrica): 34,5 MPa × 1 min, senza danni né perdite.
Temperatura di esercizio (ambiente): bassa pressione -40 ℃ ÷ 65 ℃; alta pressione -40 ℃ ÷ 120 ℃.
Temperatura del mezzo: bassa pressione -40 ℃ ÷ 80 ℃; alta pressione -40 ℃ ÷ 135 ℃.

Parametri elettrici
24–250 VAC / 0,02–6 A; 8–36 VDC / 0,02–3 A.

Fluidi compatibili
Aria, acqua, olio, lubrificanti, refrigeranti e idrocarburi simili.

Durata e protezione
Vita meccanica: 100.000 cicli. Vita elettrica: 30.000 cicli (UL, CE). Grado di protezione: IP67.

Documenti e disegni
Datasheet e disegno dimensionale disponibili in PDF.

Specifiche tecniche

• Modello: LF08M
• Punto di taratura max: 942,5 PSI (≈ 6,5 MPa)
• Intervallo di pressione: 0,02 MPa ÷ 6,5 MPa
• Tipo di interruttore: Riarmo manuale; NO o NC
• Corrente nominale max: fino a 6 A (AC); fino a 3 A (DC a seconda della tensione)
• Parametri elettrici: 24–250 VAC (0,02–6 A); 8–36 VDC (0,02–3 A)
• Pressione di scoppio: 34,5 MPa × 1 min (nessun danno/perdita)
• Temperature di esercizio: vedere sopra
• Vita: meccanica 100.000 cicli; elettrica 30.000 cicli (UL, CE)
• Grado di protezione: IP67
• Fluidi compatibili: aria, acqua, olio, lubrificanti, refrigeranti
• Marca: LEFOO
