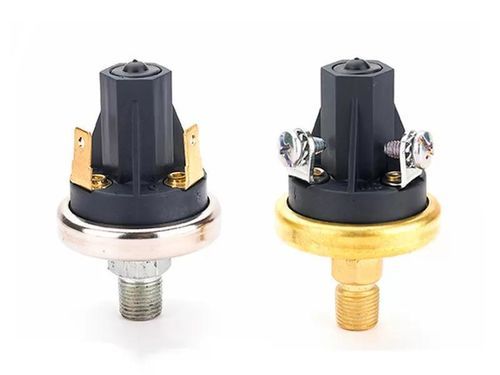

Vuotostato a membrana LF20-V

a vuotoNONC

Panoramica
L'interruttore di pressione per vuoto LF20-V è progettato per il controllo e il monitoraggio del vuoto in applicazioni industriali e commerciali a servizio esteso. È tarato in fabbrica e garantisce stabilità del punto di set. Il componente incorpora una membrana in elastomero fluorosilicone per ampia compatibilità dei fluidi e offre più opzioni di terminazione elettrica e di connessione di processo, incluso il connettore Metri‑Pack per un accoppiamento sigillato.

Funzionalità principali

• Membrana in fluorosilicone per compatibilità chimica
• Taratura in fabbrica con integrità del punto di set
• Più terminazioni elettriche: viti #8-32, lama 1/4" , Metri‑Pack
• Connessioni di processo: 1/8" NPT, 1/4" NPT, G1/8, G1/4 (maschio)
• Azione diretta con contatto a lama per commutazioni ripetibili
• Ingombro compatto per integrazione OEM

Parametri
Modello: LF20-V
Fluido: Aria
Punto di set pressione: Tarato in fabbrica da 1,1 a 22 in/Hg (vuoto)
Pressione max di esercizio: 30 in/Hg (vuoto)
Pressione di rottura: 150 psi
Intervallo temperatura di funzionamento: -40℃ a +120℃
Tipo di interruttore: Azione diretta, contatto a lama
Valutazione elettrica (resistiva): 15A @ 6VDC, 8A @ 12VDC, 4A @ 24VDC
Valutazione elettrica (induttiva): 1A @ 120VAC, 0,5A @ 240VAC
Configurazione contatti: SPST — NO o NC
Terminali: viti #8-32, lama 1/4" , Metri‑Pack
Connessioni: 1/8" NPT Maschio, 1/4" NPT Maschio, G1/8" Maschio, G1/4" Maschio
Materiali: Contatti — lega d'argento placcata oro; Base — acciaio placcato; Copertura — poliestere rinforzato con vetro; Membrana — elastomero fluorosilicone
Opzioni: varie dimensioni connettore base; cavi (pottati e sigillati)

Varianti e gamme

• Numero 0 — copertura: nessuna
• Numero 1 — punto di set: 1,1–3" Hg (15–41" H2O) ±0,5" Hg; circuito: SPST‑NC; connessione: 1/8 NPT; terminali: lama 1/4"; copertura A
• Numero 2 — punto di set: 4–8" Hg ±1" Hg; circuito: SPST‑NO; base: acciaio placcato; connessione: 1/4 NPT; terminali: viti #8-32; copertura B
• Numero 3 — punto di set: 9–17" Hg ±2" Hg; base: acciaio inox; connessione: R1/8; terminali: cavi
• Numero 4 — punto di set: 18–22" Hg ±3" Hg; connessione: R1/4
• Numero 5 — connessione: G1/8
• Numero 6 — connessione: G1/4

Note di conversione
1 kgf/cm² = 14,2 psi; 1 bar = 14,5 psi; 1 in/Hg = 0,49 psi

Applicazioni tipiche

• Controllo HVAC e interblocchi di sicurezza
• Sistemi di refrigerazione e rilevamento perdite
• Monitoraggio e controllo pompe per vuoto
• Rilevazione e controllo del vuoto nei processi industriali

Caratteristiche / specifiche tecniche

• Modello: LF20-V
• Fluido: Aria (compatibilità secondo la membrana)
• Punto di set: 1,1–22 in/Hg tarato in fabbrica (varianti)
• Massimo vuoto operativo: 30 in/Hg
• Pressione di rottura: 150 psi
• Intervallo temperatura: -40℃ a +120℃
• Azione: azione diretta, contatto a lama
• Valutazioni elettriche: valori resistivi e induttivi come sopra
• Configurazione contatti: SPST (NO o NC)
• Terminali e connettori: #8-32, lama 1/4" , Metri‑Pack, opzioni cavo
• Porti di processo: 1/8" NPT, 1/4" NPT, G1/8, G1/4
• Materiali: contatti in lega d'argento placcata oro; base in acciaio placcato o inox; copertura in poliestere rinforzato; membrana in fluorosilicone
