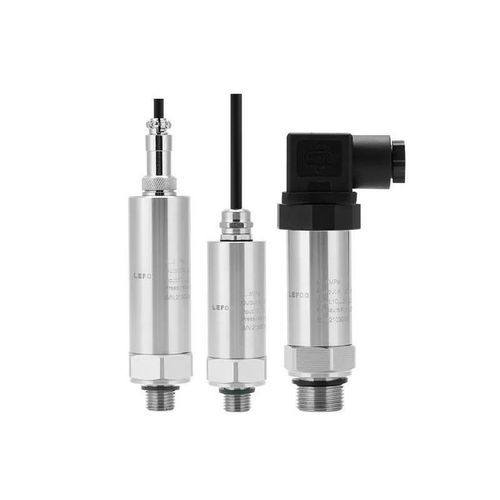

Trasmettitore di pressione relativa LFT3100

assolutapiezoresistivo4-20 mA

Descrizione del prodotto
Il trasmettitore integrato di temperatura e pressione LFT3100 accoppia un sensore di pressione piezoristivo avanzato a una sonda di temperatura PT-100 e converte i segnali in uscite standard tramite un circuito di condizionamento dedicato. Presenta compensazione digitale della temperatura, ampio intervallo operativo e più opzioni di uscita. Adatto al monitoraggio di pressione e temperatura in impianti di trattamento acque e settore alimentare.

Caratteristiche principali

• Nucleo sensore in silicio a diffusione riempito d'olio per elevata precisione e alta capacità di sovraccarico.
• Doppia uscita temperatura e pressione in un involucro compatto per risparmio di spazio d'installazione.
• Supporta comunicazione Modbus-485 (versione intelligente).
• Elementi sensibili temperatura e pressione confezionati insieme per misurare più vicino alla temperatura del mezzo.

Specifiche (tabella)
Intervallo di misura: 0 ~ 10 kPa .. 70 MPa
Intervallo temperatura (PT-100): -20 ~ 100 °C
Sovraccarico: 1,5 × pressione nominale
Precisione: Pressione ±0,5% F.S; Temperatura ±2% F.S
Stabilità: <0,5% F.S/anno
Temperatura di esercizio: -20 ~ 85 °C
Temperatura di stoccaggio: -40 ~ 100 °C
Mezzo misurato: Gas o liquido compatibile con acciaio inox 304/316L, FKM (gomma fluorurata) o NBR (gomma nitrilica)
Opzioni elettriche: 2 fili / 3 fili / 4 fili
Segnali di uscita: 4–20 mA / 0,5–4,5 V / RS-485 (Modbus per versione intelligente)
Alimentazione: 10–30 VDC / 4,75–5,25 VDC / 10–30 VDC
Connessioni elettriche: DIN43650A (Big Hirschmann), M12 impermeabile, connettore aeronautico GX12 (3/4 poli), connettore aeronautico M12 4 poli
Protezione involucro: IP54, IP65
Attacchi pressione: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, ecc.
Tipo di pressione: Manometrica (G) / Assoluta (A)
Certificazioni: Ex-proof type E, RoHS, CE

Specifiche tecniche

• Modello: LFT3100
• Intervallo di misura: 0 ~ 10 kPa .. 70 MPa (variante)
• Sensore temperatura: PT-100, -20 ~ 100 °C
• Capacità di sovraccarico: 1,5× pressione nominale
• Precisione pressione: ±0,5% F.S (linearità, ripetibilità, isteresi combinate a 25 °C)
• Precisione temperatura: ±2% F.S
• Stabilità: <0,5% F.S/anno
• Temperatura operativa: -20 ~ 85 °C
• Temperatura di stoccaggio: -40 ~ 100 °C
• Mezzi compatibili: Gas o liquidi compatibili con 304/316L, FKM o NBR
• Configurazioni elettriche: 2 fili / 3 fili / 4 fili
• Uscite disponibili: 4–20 mA, 0,5–4,5 V, RS-485 (Modbus per versione intelligente)
• Opzioni alimentazione: 10–30 VDC (2/4 fili), 4,75–5,25 VDC (3 fili, uscita tensione)
• Connettori elettrici: DIN43650A, M12, GX12, M12 4 poli
• Protezione ingresso: IP54 o IP65
• Attacchi pressione: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, ecc.
• Forme di pressione: Manometrica (G) o Assoluta (A)
• Certificazioni: Ex-proof type E, RoHS, CE
