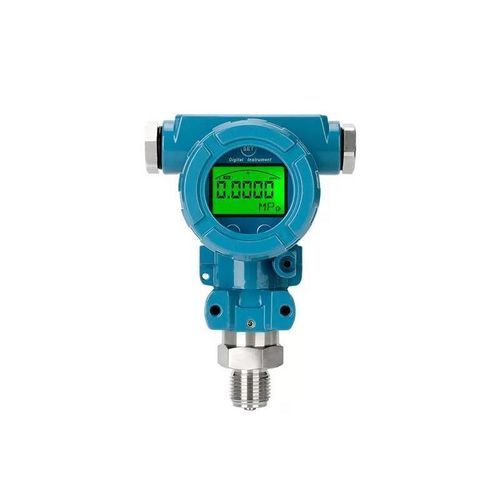

Trasmettitore di pressione relativa LFT6200

assolutapiezoresistivo4-20 mA

Panoramica
Il LFT6200 è un trasmettitore di pressione isolato e antideflagrante destinato alla misura della pressione di gas e liquidi industriali (acqua, olio, fluidi debolmente corrosivi). Presenta una testa di pressione in acciaio inossidabile 304, un elemento sensore di qualità e un circuito V/I dedicato per una calibrazione semplice di zero e span. È certificato Exd IIc T6 Gb e offre diverse opzioni elettriche e di connessione pressione.

Caratteristiche

• Costruzione antideflagrante Exd IIc T6 Gb.
• Testa di pressione in acciaio inox 304 (opzione 316L compatibile).
• Campi di pressione selezionabili da -100 kPa a 60 MPa.
• Uscite multiple: 4–20 mA, 4–20 mA + HART, 0–10 VDC, RS-485.
• Display live configurabile e varie connessioni pressione (M20×1.5, G1/2).
• Custodia IP67 con uscita cavo impermeabile.

Specifiche
Intervallo di pressione: -100 kPa ... 0/10 kPa ... 60 MPa. Resistenza alla sovrapressione: 1,5× pressione nominale. Precisione (misurata a 25 ℃): ±1,0% F.S; ±0,5% F.S; ±0,25% F.S (dipende dall'intervallo). Stabilità: <0,5% F.S all'anno. Temperatura di esercizio: -20 a 80 ℃. Temperatura di immagazzinamento: -40 a 100 ℃. Mezzo misurato: gas o liquido compatibile con acciaio inox 304 o 316L, gomma fluorurata (FKM) o nitrilica (NBR). Configurazione elettrica: 2 fili / 3 fili / 4 fili. Segnali di uscita: 4–20 mA; 4–20 mA + HART; 0–10 VDC; RS-485. Alimentazione: 10–30 VDC / 14–36 VDC / 10–36 VDC (a seconda del cablaggio). Isolamento: >100 MΩ @ 500 VDC. Resistenza dielettrica: 500 VAC @ 60 s. Tipo di pressione: Manometrica (G) / Assoluta (A). Connessione di pressione: M20×1.5, G1/2. ① Misurato a 25 ℃ con precisione combinata di linearità, ripetibilità e isteresi.

Caratteristiche / Specificazioni tecniche

• Modello: LFT6200
• Grado antideflagrante: Exd IIc T6 Gb
• Materiale testa pressione: acciaio inox 304 (compatibile 316L)
• Intervalli di pressione: -100 kPa a 60 MPa (intervalli selezionabili)
• Opzioni di precisione: ±0,25% F.S / ±0,5% F.S / ±1,0% F.S
• Segnali di uscita: 4–20 mA; 4–20 mA + HART; 0–10 VDC; RS-485
• Alimentazione: 10–36 VDC (dipende dalla configurazione)
• Protezione ingresso: IP67
• Connessione elettrica: uscita cavo impermeabile
• Connessioni pressione: M20×1.5; G1/2
