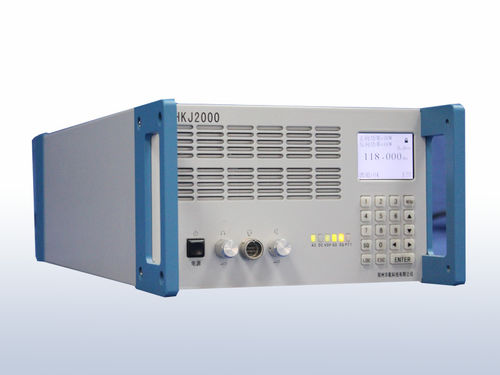

Il ricetrasmettitore HHKJ2000T rappresenta l'ultima generazione di apparecchiature di comunicazione aria-terra VHF progettate autonomamente dalla nostra azienda. Le applicazioni possibili vanno dalla comunicazione aria-terra dell'aviazione civile al sistema di controllo del traffico aereo. Il ricetrasmettitore è un'unità importante nel sistema di comando di comunicazione multi-trasmissione e multi-ricezione a parte il filtro VHF, il divisore di antenna, il combinatore di antenna e l'antenna co-polare VHF.
Caratteristiche generali
*Gamma di frequenza: 118 MHz ~ 144 MHz(118 MHz ~ 156 MHz opzionale)
*Errore di frequenza: ±1×10-6
*Spaziatura tra i canali: 25 kHz/12.5 kHz /8.33 kHz
*Tipo di modulazione: AM(A3E)
*Modalità di lavoro: semi-duplex
*Connettore dell'antenna: N femmina, 50Ω, comune antenna TX / RX; BNC * femmina, 50Ω, antenna RX separata
*Alimentazione elettrica: AC 220 V±22 V,50 Hz±5 Hz; DC 24 V±2.4 V
*Temperatura di funzionamento: -20 ℃ ~ +55 ℃
*Temperatura di stoccaggio: -30 ℃ ~ +70 ℃
*Umidità relativa: 95%, a +40 ℃±2 ℃
*Dimensioni: 482 mm×133 mm×536 mm (con maniglie)
*Peso: 18 kgRicevitore
-Ricevitore
*Ricevere la sensibilità: ≤ 1,5 μV
*Selettività: ±7,5 kHz/6 dB,±25 kHz/80 dB
*Squelch: gamma di impostazione (S+N)/N 8 dB ~ 15 dB
*Reiezione di frequenza dell'immagine: ≥ 80 dB
*Reiezione di frequenza intermedia: ≥ 100 dB
*Reiezione del canale adiacente: ≥75 dB
*Reiezione della risposta di intermodulazione: ≥70 dB
*Oscillatore reradiation: ≤-90 dBm
*Rifiuto di desensibilizzazione: ≥80 dB
*Risposta AF: -3 dB ~ +1 dB
*Distorsione audio ≤5% Uscite AF Uscita di linea: 0 dBm±1.5 dBm nominale, -12 dBm ~ 0 dBm impostabile
-Trasmettitore
*Potenza portante RF: 50 W (10 W) ~ 50 W impostabili
*Profondità di modulazione: 30% ~ 90% ,limitatore al 99
*Risposta AF: -3 dB ~ +1 dB
*Distorsione di modulazione: ≤5%
*Emissione armonica: ≥80 dBc
*Emissione spurie: ≥90 dBc
*Potenza del canale adiacente: ≤-60 dBc
---
