Taglia-cemento YG series

Panoramica del prodotto

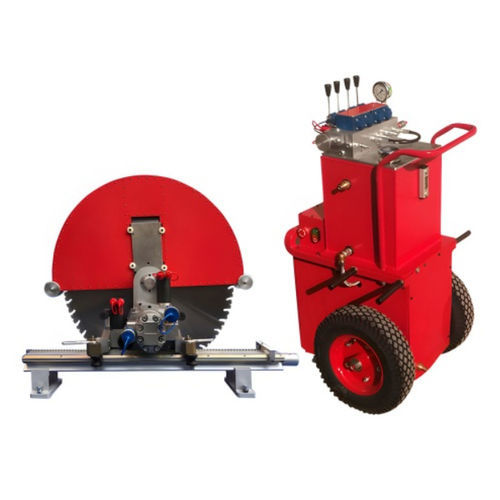

La sega da parete idraulica per calcestruzzo è un sistema di taglio montato su binario progettato per effettuare tagli profondi e precisi in pareti in calcestruzzo armato. Le configurazioni YG 600 e YG 700 separano l'unità di potenza idraulica (power pack) dalla testa sega per fornire coppia idraulica continua mantenendo la testa compatta e raffreddata ad acqua per un funzionamento prolungato. Il sistema è adatto a modifiche strutturali pesanti con vibrazioni ridotte e controllo della prestazione di taglio.

Componenti principali

• Unità di potenza idraulica (pompa olio idraulico / power pack)
• Testa sega con motore idraulico (raffreddamento ad acqua)
• Sistema guida montato su binario per tagli precisi e stabili
• Riduttori e velocità multiple per diverse condizioni di taglio

Parametri tecnici (tabella)
Pompa olio idraulico — Modello | YG 600 | YG 700
Potenza max. | 25 kW | 30 kW
Metodo di raffreddamento motore | Raffreddamento ad aria | Raffreddamento ad acqua
Tensione nominale | 380 V 50 Hz | 380 V–420 V 50/60 Hz
Stadi di pressione | 3 | 3
Pressione di lavoro max. | 200 bar / 20 MPa | 210 bar / 21 MPa
Portata olio | 30–80 L/min | 40–100 L/min
Dimensioni (power pack) | 600 mm × 650 mm × 1050 mm | 500 mm × 520 mm × 1100 mm
Peso (power pack) | 220 kg | 140 kg

Sega da parete — (testa sega) | |
Intervallo diametro lama | 800–1400 mm | 800–1600 mm
Profondità di taglio | 620 mm | 730 mm
Pressione di esercizio max. | 180 bar / 18 MPa | 200 bar / 20 MPa
Portata olio max. | 100 L/min | 100 L/min
Ingranaggi | Ingranaggi | Ingranaggi
Velocità di rotazione | 450 / 950 / 1300 rpm | 450 / 850 / 1200 rpm
Dimensioni (testa sega) | 400 mm × 420 mm × 400 mm | 400 mm × 420 mm × 400 mm
Peso (testa sega) | 38 kg | 39 kg

Vantaggi principali

• Efficienza idraulica per tagli continui e pesanti
• Capacità di taglio profondo fino a 730 mm (YG 700)
• Guida su binario per tagli diritti e piani e riduzione delle vibrazioni strutturali
• Operazione remota per mantenere il personale a distanza dalla lama rotante
• Motore della testa raffreddato ad acqua che consente potenza sostenuta con peso della testa inferiore per un montaggio più agevole
• Configurazione power pack separato/testa sega per migliore portabilità e manutenzione
• Componenti robusti progettati per funzionamento continuo per ridurre i fermi e il costo totale di proprietà

Domande e risposte (selezione)
D: Perché scegliere una sega da parete idraulica rispetto ad altri tipi?
R: Le seghe idrauliche sono adatte a progetti pesanti che richiedono coppia sostenuta e taglio continuo. Il sistema idraulico fornisce coppia costante e maggiore affidabilità dei componenti per pareti in calcestruzzo spesse.

D: Come si garantisce la precisione della macchina?
R: La precisione è garantita dal sistema di guida montato su binario; i binari offrono una guida stabile affinché i tagli su ampie superfici rimangano piani e precisi, contribuendo a preservare l'integrità strutturale.

D: Come scegliere tra una sega a filo diamantato e una sega da parete?
R: Se la profondità di taglio supera ~730 mm o il pezzo è di forma irregolare, generalmente è più indicata la sega a filo diamantato. Per pareti piane fino a 730 mm, la sega da parete idraulica offre di norma un miglior compromesso tra velocità e precisione.

Applicazioni e casi di studio
La sega da parete idraulica è impiegata per modifiche strutturali, rinforzi e creazione di aperture (porte, finestre, vani ascensore) in grandi edifici e infrastrutture. Esempi tipici includono aperture profonde in impianti energetici e tagli di scanalature di precisione per il rinforzo di ponti che richiedono accuratezza su binario e funzionamento continuo.

Specifiche / caratteristiche tecniche

• Profondità massima di taglio: fino a 730 mm (YG 700)
• Intervallo diametro lama: 800–1600 mm (a seconda della configurazione)
• Potenza massima unità idraulica: 25 kW (YG 600) o 30 kW (YG 700)
• Opzioni di tensione nominale: standard 380 V trifase; altre tensioni configurabili
• Pressione di esercizio: fino a 210 bar (power pack YG 700); pressione di lavoro tipica fino a 200 bar
• Portate olio: power pack 30–100 L/min a seconda del modello; portata testa sega fino a 100 L/min
• Velocità di rotazione (multi‑stadio): ad es. 450 / 850 / 1200 rpm o 450 / 950 / 1300 rpm
• Dimensioni e pesi di power pack e testa variano per modello (vedere tabella tecnica)
• Sistema guida su binario per tagli ad alta precisione e bassa vibrazione
