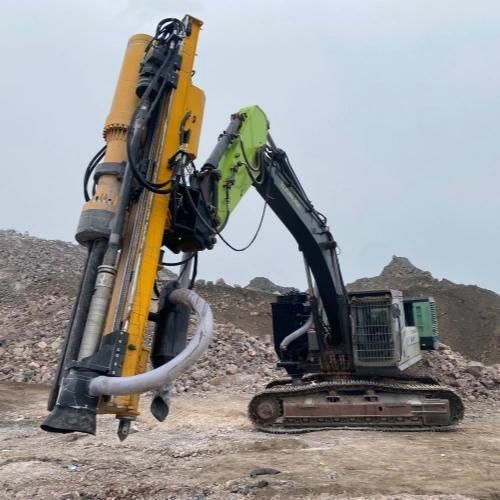

Cuneo spaccaroccia idraulico YG series

per applicazioni minerarieper demolizione controllatacon compressore d’aria integrato

Panoramica del prodotto
Lo spaccarocce per escavatori offre un metodo non esplosivo e a bassa vibrazione per rompere rocce molto dure (Mohs >7). L'attacco utilizza il circuito idraulico dell'escavatore: si fora un foro, si inseriscono cunei e si applica una elevata forza laterale di trazione per spaccare la roccia lungo la venatura naturale in pochi secondi. Questa scheda illustra applicazioni tipiche, modelli YG, differenze rispetto ai rompitori idraulici, un caso progetto e indicazioni di manutenzione.

Aree di impiego

• Cave a cielo aperto e frantumazione secondaria dove massi sovradimensionati bloccano i frantoi.
• Fondazioni in ambito urbano, scavi e cantieri vicino ad abitazioni dove è vietato l'uso di esplosivi e sono richieste basse vibrazioni.
• Scavo gallerie e stabilizzazione di pendii dove è necessario controllare la direzione della frattura ed evitare sovra‑scavi.

Opzioni modelli (YG Machinery)

• YG-1000 (escavatori 24–36 t): trapano idraulico 22 kW; forza di spaccatura 12.000 t; diametri foro Φ89–127 mm; profondità max 1000 mm; peso ≈4 t; fino a 411 m³/giorno.
• YG-1500 (36–48 t): 30 kW; forza 15.000 t; foro Φ135 mm; profondità fino a 1250 mm; peso ≈5 t; fino a 672 m³/giorno.
• YG-2000 (48–65 t): 35 kW; forza 30.000 t; foro Φ152 mm; profondità max 1500 mm; fino a 1080 m³/giorno.
• YG-3000 (classe pesante 48–65 t): attacco ultra‑pesante (~8 t); 35 kW; foro Φ203 mm; profondità max 1800 mm; rotazione 360° disponibile per l'escavazione di grandi fronti.

Funzionamento vs demolitori idraulici
Lo spaccarocce genera espansione interna (forza di trazione) spingendo i cunei da un foro perforato per creare fratture controllate con vibrazione quasi nulla, poca polvere e nessun proiettile. I demolitori idraulici applicano impatti esterni (compressione) adatti alle rocce tenere ma producono rumore elevato, vibrazioni e usura degli scalpelli.

Confronto

• Meccanismo — Demolitori: impatto esterno (compressione) ; Spaccarocce: espansione interna (trazione).
• Migliore per — Demolitori: rocce tenere, scisto, rocce alterate ; Spaccarocce: granito duro, basalto, calcare compatto.
• Rumore & vibrazione — Demolitori: elevati ; Spaccarocce: bassi, quasi nulli.
• Usura — Demolitori: elevata usura degli scalpelli e surriscaldamento idraulico ; Spaccarocce: bassa manutenzione, ingrassaggio dei cunei e sostituzione periodica delle punte.

Note operative & prestazioni
Le unità YG integrano trapano, spaccarocce, trave di alimentazione, compressore e collettore polveri con controllo remoto wireless. Velocità di perforazione tipica in granito duro: 0,7–1,0 m/min. Tempo di spaccatura dopo la perforazione: ≈40 s per foro. Compatibile con escavatori 24–65 t con tubazioni e adattatori idraulici appropriati.

Caso estero (sintesi)

• Progetto: scavo di trincea a Madrid su granito massiccio vicino ad abitazioni (esplosioni vietate).
• Soluzione: YG-2000 montato su escavatore 45 t con trapano 35 kW integrato e moltiplicatore multi‑stadio.
• Risultati: perforazione ≈3 min e spaccatura ≈40 s per foro; produzione giornaliera ≈1.000 m³; consumo di carburante ridotto ≈35 %; funzionamento silenzioso e senza polvere conforme ai limiti ambientali.

Manutenzione & parti soggette ad usura

• Parti di usura principali: punte di perforazione, aste di perforazione e cunei in lega forgiata.
• Consigli manutentivi: mantenere l'olio idraulico pulito; applicare grasso ad alta pressione sulle serie di cunei quotidianamente; tenere set di cunei e punte di ricambio per evitare fermi macchina.

Specifiche tecniche

• Marca: YG Machinery.
• Serie: YG (YG-1000, YG-1500, YG-2000, YG-3000).
• Compatibilità escavatore: 24–65 t (a seconda del modello).
• Potenza motore trapano: 22 kW (YG-1000), 30 kW (YG-1500), 35 kW (YG-2000, YG-3000).
• Forza di spaccatura: 12.000 t (YG-1000), 15.000 t (YG-1500), 30.000 t (YG-2000), specifica ultra‑pesante (YG-3000).
• Diametri foro: Φ89–127 mm (YG-1000), Φ135 mm (YG-1500), Φ152 mm (YG-2000), Φ203 mm (YG-3000).
• Profondità massima di spaccatura: 1000, 1250, 1500, 1800 mm (a seconda del modello).
• Peso unità: ≈4 t (YG-1000), ≈5 t (YG-1500), fino a ≈8 t (YG-3000).
• Rotazione: fino a 360° su alcuni modelli (es. YG-3000).
• Velocità di perforazione tipica in granito duro: 0,7–1,0 m/min; spaccatura: ≈40 s/foro.
• Equipaggiamento a bordo: trapano, spaccarocce, trave di alimentazione, compressore, collettore polveri; controllo remoto wireless.
• Ricambi raccomandati: set di cunei aggiuntivi, punte, aste di perforazione.
