Ventosa di sollevamento per lamiera metallica YG-LD series

per lastra di vetroper pezzi piattiper foglie di bosco

Panoramica

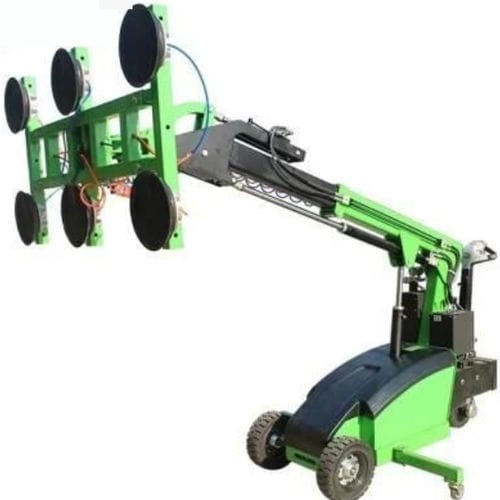

La serie YG-LD è un sollevatore per vetro mobile a vuoto, progettato per la movimentazione e l'installazione di vetro, pietra, marmo e facciate. Corpo monoblocco in lega di alluminio stampata per resistenza e protezione dalla corrosione. Modelli disponibili con capacità da 300 kg a 800 kg per ridurre la manodopera e aumentare sicurezza e produttività in cantiere.

Vantaggi tecnici principali

• Sistema a vuoto a doppio circuito con motore CC e accumulatore di vuoto integrato per mantenere il vuoto in caso di interruzione di alimentazione e garantire il bloccaggio di emergenza.
• Succhietti in silicone importato (Ø300 mm) con elevata adesione e resistenza all'invecchiamento in condizioni atmosferiche varie.
• Comando a maniglia intelligente con display in tempo reale della tensione principale e del livello della batteria per informare l'operatore.
• Elevata manovrabilità: telaio delle ventose con rotazione a 360° e inclinazione laterale a 180°; braccio telescopico rinforzato per gestire angoli complessi.

Applicazioni / Usi

• Facciate e curtain wall in altezza: movimentazione e installazione precisa di grandi lastre in vetro temperato.
• Movimentazione di pietre pesanti: trasporto e posizionamento di granito, marmo e altri materiali densi.
• Officine industriali: ribaltamento e spostamento interno di lastre piane (acciaio, alluminio).
• Allestimenti interni: marcia elettrica e ingombro ridotto per l'installazione di grandi specchi in spazi ristretti.

Parametri della macchina
Model Type: YG-LD-300 / YG-LD-400 / YG-LD-500 / YG-LD-600 / YG-LD-800
Load Capacity: 300kg(retract)/150kg(extend) / 400kg(retract)/200kg(extend) / 500kg(retract)/250kg(extend) / 600kg(retract)/300kg(extend) / 800kg(retract)/400kg(extend)
Lifting Height: 3500mm / 3500mm / 3700mm / 3700mm / 4500mm
QTY of Suction Cap: 4pcs / 4pcs / 6pcs / 6pcs / 8pcs
Rubber Suction Cap Diameter: Ø300mm / Ø300mm / Ø300mm / Ø300mm / Ø300mm
Maintenance-free Battery: 2x12V/80AH / 2x12V/100AH / 2x12V/120AH / 2x12V/120AH / 2x12V/120AH
Battery Charger: Smart Charger (all models)
Drive Motor: 24V/1200W (all models)
Lifting Motor: 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/12L
Chassis L*W: 2660*810mm / 2660*810mm / 2800*810mm / 2800*810mm / 2800*810mm
Driving Wheel: Ø250x80mm / Ø250x80mm / Ø300x100mm / Ø300x100mm / Ø300x125mm
Packing Size (mm): 2560*1030*1700 / 2560*1030*1700 / 2580*1050*1700 / 2580*1050*1700 / 3000*1250*2300
N.W/G.W: 1100/1150kg / 1280/1330kg / 1300/1350kg / 1400/1450kg / 1600/1650kg
Loading Qty: 1x20GP/40GP: 6SETS/12SETS
Movement (Automatic - 4 kinds): 1. Il telaio dei ventosi ruota elettricamente di 180°. 2. La piastra di supporto si retrae automaticamente. 3. Il braccio idraulico si solleva elettricamente. 4. La base della macchina si sposta orizzontalmente di 100-150 mm.
Movement (Manual - 2 kinds): 1. Rotazione manuale del supporto ventosa 90° (opzione motorizzata disponibile). 2. Rotazione manuale del supporto ventosa 360° (opzione motorizzata disponibile).
Usages (summary): Utilizzato principalmente per la movimentazione, lo spostamento e l'installazione di materiali come vetro, marmo, legno, lamiere, ecc.

Specifiche tecniche

• Serie: YG-LD (modelli: YG-LD-300, YG-LD-400, YG-LD-500, YG-LD-600, YG-LD-800)
• Capacità per modello: da 300 kg fino a 800 kg (valori retract/extend indicati)
• Altezza di sollevamento: 3500 mm a 4500 mm a seconda del modello
• Succhietti: Ø300 mm in silicone con valvole di controllo del vuoto indipendenti per ogni succhietto
• Batteria: batterie senza manutenzione (piombo-acido) con caricatore intelligente
• Motori: motore di trazione 24V/1200W; motore di sollevamento 24V/2000W (varia per modello)
• Scocca e ruote: dimensioni variabili per modello; imballo e pesi specificati per modello
• Modalità di movimento: funzioni automatiche multiple e opzioni di rotazione manuale (90°/360°)
• Applicazioni principali: installazione di facciate, movimentazione di pietre pesanti, gestione di lastre industriali, lavori di installazione interni
