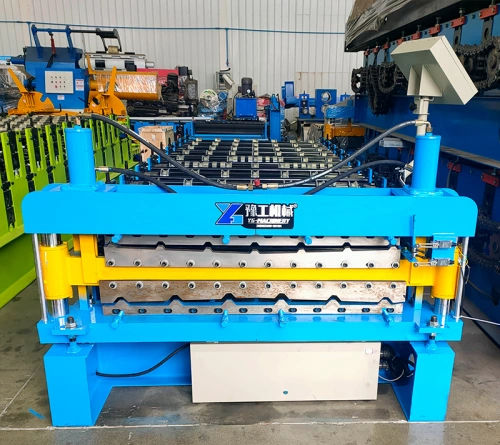

Profilatrice per moderno per pannello muro

per pannelli per coperturaper profilatiper pannelli

Panoramica del prodotto
Scegliere una macchina profilatrice a rulli con un buon rapporto costo/prestazioni è fondamentale per l'ampliamento degli impianti o per lavorazioni in conto terzi nei mercati internazionali della costruzione e della deformazione lamiera. La qualità varia tra i fornitori; problemi comuni: disallineamento delle lamiere, deformazione degli alberi dei rulli e surriscaldamento idraulico. Questo documento fornisce dettagli tecnici e considerazioni per l'acquisto.

Applicazioni

• Sistemi di copertura e pareti: Linee con larghezze di alimentazione da 914 mm a 1250 mm per produrre profili in acciaio preverniciato o tipo tegola per capannoni industriali e abitazioni.
• Pannelli sandwich isolanti: Integrate in linee PU, EPS o lana di roccia per la produzione di pannelli isolanti e ignifughi per pareti e coperture.
• Travetti strutturali e montanti: Macchine per travetti CZ e formatori di profili in acciaio leggero per produrre travetti portanti e telai interni con rapidi tempi di set-up.
• Infrastrutture di trasporto: Formatori di guardrail e macchine per grondaie per barriere stradali e canali di drenaggio ad alta capacità.

Considerazioni pratiche per l'acquisto

• Configurazione standard: Verificare se l'unità include decoiler automatico, pannello di controllo PLC e tavole di uscita.
• Velocità di formatura e produzione: Le linee standard lavorano a 0–15 m/min; profili speciali o unità ad alta velocità possono raggiungere ~20 m/min.
• Tempi di cambio: Le unità intercambiabili automatiche riducono in modo significativo i tempi di cambio profilo rispetto alle regolazioni manuali.
• Compatibilità dei materiali: Far testare campioni di coil locali con il produttore, poiché la durezza e il rimbalzo elastico variano per acciaieria.

Parametri della macchina profilatrice (dalla tabella specifiche)
Materiale - Materiale applicabile: GI (lamiera zincata) / PPGI
Spessore del materiale: 0,12-0,5 mm
Compatibilità resistenza allo snervamento: 235 / 345 / 550 MPa
Telaio: Acciaio tipo H400/450
Materiale rulli: Acciaio 45#, trattamento termico HRC58-62
Stazioni rulli: 22 passaggi
Diametro albero: 80 mm / 75 mm
Dimensioni macchina: 10000 x 2000 x 2000 mm
Peso macchina: 10000 (specifica produttore)
Colore macchina: Blu (RAL5015) + Arancio (RAL2004) default
Velocità di lavoro/formatura: 15 m/min
Durezza cesoia: Trattamento termico HRC58-62
Tolleranza di taglio: ±1 mm
Materiale cesoia: Cr12MoV (Z200C12), progettata per ≥1.000.000 tagli
Controllo: PLC
Trasmissione: Ingranaggi / Catena a rulli
Motore principale: 7,5 kW
Motore pompa per cesoia: 3,5 kW
Tensione: 220/380/415/480V - 50/60Hz / 3Ph (da confermare)
Sistema PLC: Inverter Schneider Electric o DELTA; Touch screen: WEINVIEW; Encoder: KOYO o OMRON
Tensione di controllo: 24 V
Opzioni: Impilatore automatico e stampante

Punti tecnici chiave e raccomandazioni

• Larghezza di alimentazione e spessore lamiera determinano la famiglia macchina adatta; le lamiere preverniciate/galvanizzate standard sono generalmente 0,2–0,8 mm.
• Per profili precisi e minore deformazione scegliere macchine con 16–22 stazioni rullo e diametri albero ≥70 mm.
• Preferire rulli in Cr12MoV con superficie temprata (HRC58-62) per maggiore durata; considerare cromatura dura in ambienti costieri o ad alta umidità.
• Verificare che il touch screen PLC supporti le lingue necessarie per la formazione degli operatori.
• Confermare la configurazione elettrica completa (tensione e fase) prima dell'acquisto.

Specifiche tecniche

• Materiale applicabile: GI / PPGI
• Intervallo spessore: 0,12 - 0,5 mm
• Compatibilità resistenza: 235 / 345 / 550 MPa
• Telaio: Acciaio tipo H400/450
• Materiale rulli: 45# acciaio, trattato a HRC58-62
• Stazioni rulli: 22 passaggi
• Diametro albero: 80 mm / 75 mm
• Dimensioni macchina: 10000 x 2000 x 2000 mm
• Peso macchina: 10000 (come specificato)
• Colore: Blu (RAL5015) + Arancio (RAL2004) default
• Velocità di formatura: 15 m/min
• Materiale e vita cesoia: Cr12MoV (Z200C12), ≥1.000.000 tagli
• Tolleranza di taglio: ±1 mm
• Potenza motore principale: 7,5 kW; pompa cesoia: 3,5 kW
• Trasmissione: Ingranaggi / Catena
• Controllo PLC: Inverter Schneider/DELTA, touch WEINVIEW, encoder KOYO/OMRON
• Tensione controllo: 24 V
• Opzionale: Impilatore automatico e stampante
