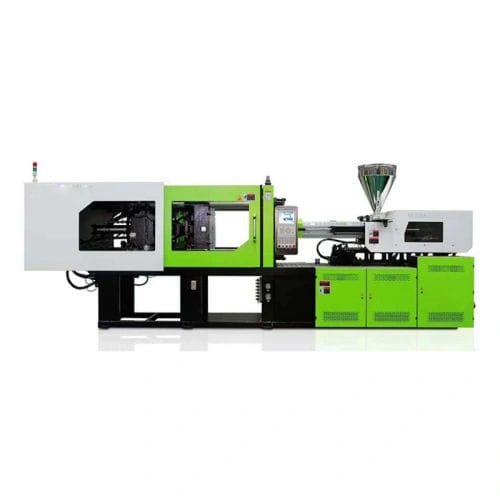

Pressa ad iniezione orizzontale

servoelettricaper PVCper EVA

Panoramica
La scelta della macchina per stampaggio a iniezione determina direttamente la produzione dell'impianto, il tasso di scarto e il ritorno sull'investimento. Problemi comuni includono tonnellaggio di serraggio non adeguato, calcolo errato del peso di iniezione e assenza di unità periferiche necessarie. Questa guida riassume configurazioni applicative, specifiche critiche da verificare e casi di campo basati su esperienza di export e installazione.

Principali applicazioni
La macchina per stampaggio a iniezione alimenta linee produttive per componenti di calzature, pezzi industriali e articoli plastici di uso quotidiano. Identificare il tipo di macchina corretto aiuta a raggiungere output e qualità desiderati.

• Macchina a iniezione orizzontale (standard industriale): Adatta a grandi oggetti plastici come sedie, cassette, pallet, bidoni e vasi. L'abbinamento a un servomotore riduce generalmente il consumo energetico di oltre il 30% rispetto ai motori convenzionali.
• Macchina a iniezione verticale (precisione e inserti): Ideale per insert molding, componenti elettronici e piccole parti di calzature (strap, suole). La chiusura verticale e l'ingombro ridotto facilitano l'inserimento manuale o robotizzato.
• Macchina di tipo rotativo (speciale calzature): Progettata per produzione di massa di calzature. Gestisce PVC, TPR e TPU per ciabatte e suole a soffio d'aria; disposizioni multi-stazione riducono i tempi morti di raffreddamento.

Consigli su materiali e processo
Per ciabatte in PVC o TPR utilizzare un'unità rotativa ad aria soffiata. PU o EVA richiedono attrezzature dedicate per la schiumatura a causa di diversi profili termici. Nello stampaggio multicolore, dimensionare correttamente il chiller: un raffreddamento insufficiente riduce la velocità di rotazione in condizioni calde.

Specifiche chiave da controllare prima dell'acquisto
Non acquistare solo in base al prezzo: abbina le specifiche della pressa alla geometria dello stampo e alle esigenze di processo.

• Tonnellaggio di serraggio e dimensioni dello stampo: Il tonnellaggio mantiene lo stampo chiuso contro la pressione del materiale fuso. Calcola il tonnellaggio richiesto dall'area proiettata della parte moltiplicata per i fattori di pressione della resina e verifica che lo stampo rientri nell'interasse delle colonne.
• Intervallo di capacità d'iniezione (shot size): Mantieni il peso della parte tra il 20% e l'80% della capacità di iniezione della macchina. Operare sotto il 20% accelera la degradazione della resina; superare l'80% provoca mancati riempimenti e fusione instabile.
• Tipo di motore e alimentazione dell'impianto: I servomotori riducono il consumo elettrico (risparmi tipici 30–70%). Verifica tensione e frequenza del sito (es.: 380V/50Hz, 480V/60Hz) prima dell'ordine per evitare ritardi in fase di installazione.

Attrezzature ausiliarie e accessori comuni
Gli accessori tipici che migliorano automazione e qualità pezzi includono:

• Essiccatori a tramoggia (rimuovono l'umidità della resina)
• Caricatori automatici
• Raffreddatori ad acqua (per lo stampo)
• Controllori di temperatura dello stampo
• Frantumatori per plastica (macinazione di scarti/periferie per il reimpiego)

Case study: Esempio di aggiornamento di stabilimento
Profilo cliente: Uno stabilimento che produce ciabatte PVC bicolore registrava alti tassi di scarto su macchine datate.
La sfida: L'impianto precedente aveva troppe poche stazioni causando tempi di raffreddamento brevi, suole deformate e costi energetici locali elevati.
Soluzione YG (implementazione esemplificativa):

• Fornitura di una macchina rotativa 24 stazioni con soffio d'aria dotata di servomotori a risparmio energetico.
• Installazione di controllori di temperatura dello stampo e chiller industriali per regolare i cicli di raffreddamento.
• Supporto remoto per installazione, cablaggio e settaggio dei parametri.

Risultati reali (esemplificativi): Aumento dei tassi di scarto accettati, riduzione dei consumi energetici e incremento significativo della produzione giornaliera, consentendo un rapido ritorno sull'investimento.

FAQ

• Una macchina per iniezione può produrre diverse misure di prodotto? Le presse orizzontali possono produrre parti diverse cambiando gli stampi. Le macchine specializzate per calzature o tazze di solito coprono gamme di pezzi più ristrette e possono richiedere set di stampi dedicati per grandi variazioni di misura.
• Quali attrezzature ausiliarie sono necessarie? Le unità ausiliarie tipiche includono essiccatore a tramoggia, caricatore automatico, chiller ad acqua, controllore di temperatura dello stampo e frantumatore per plastica per migliorare automazione e qualità.

Conclusione
La scelta della macchina per stampaggio a iniezione è fondamentale per una produzione plastica o calzaturiera redditizia. Dal calcolo del tonnellaggio al dimensionamento di chiller e essiccatori, ogni decisione influisce sul rendimento. La combinazione corretta di pressa, tecnologia del motore e periferiche migliora i tassi di conformità, riduce i consumi e aumenta la capacità produttiva.

Specifiche tecniche

• Materiali comunemente lavorati: PVC, TPR, TPU; PU ed EVA richiedono configurazioni specifiche (schiumatura).
• Opzioni motore raccomandate: servomotori (risparmi energetici tipici 30–70%).
• Linea guida capacità di iniezione: eseguire le parti nel 20%–80% della capacità di shot della macchina.
• Tonnellaggio di serraggio: calcolare da area proiettata × fattore di pressione della resina; assicurare che l'interasse delle colonne consenta l'alloggiamento dello stampo.
• Considerazioni alimentazione impianto: confermare tensione e frequenza prima dell'ordine (es. 380V/50Hz, 480V/60Hz).
• Periferiche consigliate: essiccatore a tramoggia, caricatore automatico, chiller ad acqua, controllore di temperatura dello stampo, frantumatore per plastica.
