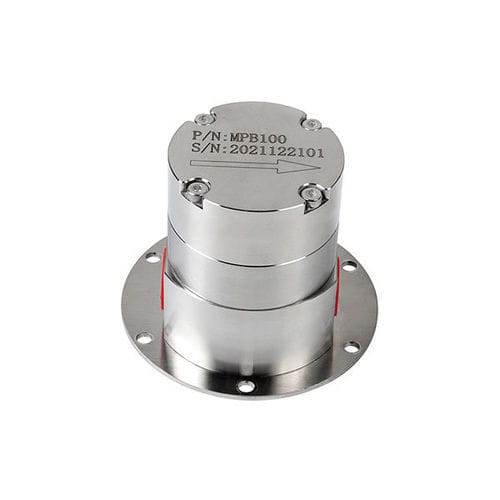

Pompa a ingranaggi elicoidali MPB100

ad acquaper prodotti chimiciper acido

Panoramica
La serie MPB di micro pompe a ingranaggi con trasmissione magnetica utilizza un accoppiamento magnetico per creare una camera di pompaggio completamente sigillata, garantendo trasferimento senza perdite, bassa pulsazione e basso rumore. Il modello MPB100 ha uno spostamento di 3,60 ml/giro e portata massima 10 L/min. Le opzioni di materiali e tenute rendono la serie adatta a fluidi ad alta purezza e corrosivi.

Caratteristiche

• Distribuzione precisa senza pulsazioni
  Ingranaggi elicoidali per portata continua e dosata; con servo o stepper la precisione può raggiungere ±0,5 %.
• Forte aspirazione e pressione stabile
  Capacità di fornire pressione di trasporto elevata e stabile; efficace per dosaggi in liquidi a bassa viscosità e alta pressione.
• Assenza di perdite esterne
  Accoppiamento magnetico abbinato a O-ring statico (FKM o PTFE) isola il fluido pompato dall'ambiente.
• Basso livello sonoro
  La coppia trasmessa tramite accoppiamento magnetico evita il contatto meccanico; gli ingranaggi elicoidali riducono attrito e vibrazioni.
• Lunga durata
  Produzione di precisione e materiali ad alte prestazioni prolungano la vita operativa.

Descrizione della serie
Le micro pompe MPB sono progettate per il controllo preciso della portata e per applicazioni sensibili alla contaminazione. Gli ingranaggi sono in PEEK; corpo e assi disponibili in acciaio inox 316L o 304, con PPS come alternativa. Tenute: FKM per resistenza all'usura e temperatura, PTFE per resistenza chimica. L'accoppiamento magnetico interno/esterno garantisce trasmissione senza perdite.

Applicazioni tipiche
Adatta per acqua deionizzata, metanolo, soluzione di urea, cherosene, additivi, oli lubrificanti, soluzioni alcaline/acide, soluzione di ammoniaca, soluzioni di cobalto, dialisato, etilenglicole, refrigeranti, inchiostri, glicerina, resine fenoliche, agenti indurenti, essenze e liquidi fluorurati.

Specifiche modello
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - Serie pompa: MPB (tenuta O-ring statica)
2 - Modello/spostamento: 100 = 3,60 ml/giro; portata max 10 L/min
3 - Corpo pompa: A = 304; B = 316L; C = PPS (altre opzioni disponibili)
4 - Ingranaggio/albero: A = ingranaggio PEEK + albero 316L; B = ingranaggio PEEK + albero ceramico (opzioni su misura)
5 - Filettatura ingresso/uscita: A = G1/8; B = G1/4; C = G3/8; D = G1/2; E = personalizzata

Parametri tecnici
Modello - Spostamento (ml/giro) - Portata (L/min)
MPB003 - 0,1 ml/giro - 0,3 L/min
MPB010 - 0,28 ml/giro - 1,0 L/min
MPB015 - 0,35 ml/giro - 1,5 L/min
MPB030 - 0,9 ml/giro - 3,0 L/min
MPB060 - 1,41 ml/giro - 6,0 L/min
MPB075 - 1,7 ml/giro - 6,0 L/min
MPB100 - 3,6 ml/giro - 10 L/min
MPB150 - 5,4 ml/giro - 15 L/min
MPB200 - 6,6 ml/giro - 20 L/min
MPB350 - 12 ml/giro - 35 L/min
MPB600 - 15 ml/giro - 45 L/min
MPB1000 - 33 ml/giro - 100 L/min

Parametri comuni:
Intervallo di viscosità: MPB003–MPB350: 0–3000 cP; MPB600 & MPB1000: 0–12000 cP
Intervallo di temperatura: -40°C a 100°C
Differenziale di pressione: MPB003–MPB350: 0–20 bar; MPB600 & MPB1000: 0–5 bar
Filtro ingresso raccomandato: maglia 400
Livello di vuoto in aspirazione: -0,85 bar
Rumore: modelli piccoli (alta velocità) 4000 RPM < 60 dB; modelli grandi 2000 RPM < 60 dB

Esploso / componenti

• Vite esagonale interna
• Coperchio frontale
• Anelli di tenuta
• Spine di posizionamento
• Ingranaggio motore
• Ingranaggio condotto
• Camera di pompaggio
• Boccole albero
• Corpo principale
• Magnete interno
• Scudo di protezione
• Piastra di montaggio e fissaggi

Specifiche tecniche

• Modello: MPB100
• Spostamento: 3,60 ml/giro
• Portata massima: 10 L/min
• Materiali corpo: 304 (A), 316L (B), PPS (C)
• Opzioni ingranaggio/albero: ingranaggio PEEK + albero 316L (A); ingranaggio PEEK + albero ceramico (B); opzioni personalizzate
• Tenuta: O-ring statico (FKM o PTFE)
• Filettature ingresso/uscita: G1/8, G1/4, G3/8, G1/2, altre
• Viscosità: fino a 3000 cP (la maggior parte dei modelli); fino a 12000 cP (MPB600/MPB1000)
• Temperatura: -40°C a 100°C
• Pressione: fino a 20 bar (modelli piccoli); fino a 5 bar (modelli ad alto flusso)
• Filtro ingresso raccomandato: maglia 400
• Livello di vuoto in aspirazione: -0,85 bar
• Funzionamento: accoppiamento magnetico, camera completamente sigillata — nessun contatto meccanico della tenuta d'albero, prevenzione di fughe e contaminazioni
