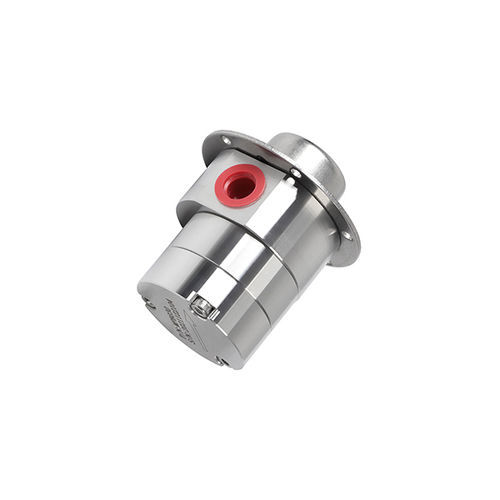

Pompa a ingranaggi MPB030

per prodotti chimicia trascinamento magneticofissa

Panoramica
La pompa micro a ingranaggi con trasmissione magnetica MPB030 integra una camera di pompaggio completamente sigillata tramite accoppiamento magnetico. Garantisce trasferimento del fluido praticamente senza pulsazioni, senza perdite, con basso rumore e ingombro compatto. Progettata per applicazioni con portate approssimative di 1,5–3 L/min e pressioni differenziali di 0,5–18 bar.

Caratteristiche principali

• Erogazione precisa senza pulsazioni
  Il profilo degli ingranaggi elicoidali assicura un trasporto continuo e preciso del fluido; con servomotori o motori passo-passo, l'accuratezza di dosaggio può raggiungere ±0,5 %.
• Forte capacità di aspirazione e pressione stabile
  Capace di mantenere pressione di pompaggio elevata e stabile, efficace anche con liquidi a bassa viscosità.
• Operazione senza perdite
  La trasmissione magnetica e la tenuta statica con O-ring isolano il fluido pompato dall'esterno per prevenire perdite.
• Basso livello di rumore
  La coppia è trasmessa tramite accoppiamento magnetico e gli ingranaggi elicoidali garantiscono un innesto regolare, riducendo attrito, urti e vibrazioni.
• Lunga durata
  Produzione di precisione e scelta mirata dei materiali estendono la vita operativa.

Materiali e applicazioni
Le MPB030 utilizzano ingranaggi in PEEK con scocche e alberi disponibili in 316L, 304, PPS o altri materiali su richiesta. Tenute: O-ring statico in FKM o PTFE (FKM per resistenza all'usura e alla temperatura; PTFE per resistenza chimica). La trasmissione avviene tramite accoppiamento magnetico interno/esterno per trasferimenti senza perdite. Applicazioni tipiche: micro-trasferimento di precisione, dosaggio, lubrificazione, spruzzatura, dispensazione, campionamento, codifica, sovrapressione, circolazione, rivestimento, verniciatura e sistemi di dosaggio.

Specifiche modello (tabella)
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - Serie pompa: MPB: Tenuta O-ring in gomma
2 - Modello/Volume: 030: 0,90 ml/rev; Portata massima 3 L/min
3 - Corpo pompa: A: 304; B: 316L; C: PPS; Altre opzioni disponibili
4 - Ingranaggio/Albero: A: Ingranaggio PEEK + albero 316L; B: Ingranaggio PEEK + albero ceramico; Altre opzioni disponibili
5 - Filetto ingresso/uscita: A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: Opzioni personalizzate

Parametri tecnici (tabella)
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

Esploso - parti (estratto)
1 - Vite esagonale interna *3
2 - Coperchio anteriore
3 - Anello di tenuta 1
4 - Tassello *2
5 - Ingranaggio motore
6 - Ingranaggio condotto
7 - Camera della pompa
8 - Boccola dell'albero *6
9 - Corpo principale
10 - Anello di tenuta 2
11 - Calamita interna
12 - Scocca di schermatura
13 - Piastra di montaggio
14 - Vite svasata M3*6

Caratteristiche / specifiche tecniche

• Modello commerciale: MPB030
• Volume per giro: 0,90 ml/rev
• Portata massima: fino a 3,0 L/min
• Intervallo pressione differenziale applicabile: fino a 0–20 bar (tipico MPB030)
• Intervallo di viscosità: 0–3000 cps
• Intervallo di temperatura: -40°C a 100°C
• Rumore: < 60 dB a regime nominale (4000 RPM per il gruppo MPB030)
• Filtro di aspirazione: maglia 400 raccomandata
• Livello di vuoto in aspirazione: -0,85 bar
• Materiali corpo: 304 / 316L / PPS / personalizzabile
• Opzioni ingranaggio/albero: ingranaggi PEEK con albero 316L o albero ceramico (opzioni personalizzabili)
• Materiali di tenuta: O-ring statico FKM o PTFE
• Opzioni filettatura ingresso/uscita: G1/8, G1/4, G3/8, G1/2 o su misura
• Trasmissione: accoppiamento magnetico (interno/esterno) per funzionamento completamente sigillato e senza perdite
