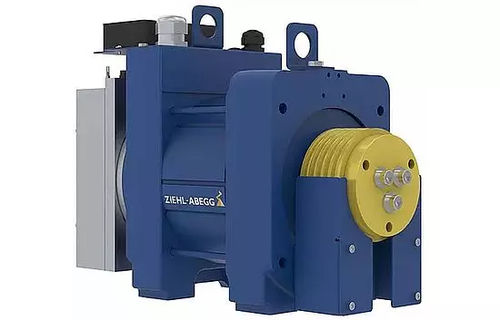

Unità di movimentazione cavi ZAtop
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Specificazioni
- cavi
Descrizione
Panoramica
Caratteristiche & particolarità
Applicazioni e campi di impiego
Versioni di ZAtop (dati chiave per modello)
SM132/A
SM132/B
SM180
SM190
SM200
SM205
SM210
SM250
SM315
Caratteristiche / specifiche tecniche
- ZAtop è un azionamento elevatore senza riduttore a eccitazione con magneti permanenti, progettato per ascensori a puleggia motrice. Unisce ingombri di installazione compatti a tecnologia motore e controllo ottimizzata per ridurre il consumo energetico nel ciclo di vita e l'ingombro d'installazione, idoneo per impianti con o senza locale macchinario.
Caratteristiche & particolarità
- Azionamento sincrono senza riduttore per ascensori a puleggia motrice, eccitazione a magneti permanenti
- Struttura compatta, adatto per impianti con o senza locale macchinario
- Freno omologato utilizzabile nei dispositivi di protezione contro la sovravelocità e gli spostamenti accidentali
- Elevata efficienza energetica e funzionamento silenzioso
- Opzioni disponibili a seconda della versione: rilascio/areazione meccanica del freno, ventilazione forzata per ciclo di lavoro prolungato, interruttore di prossimità induttivo, diverse opzioni encoder (EnDat, SSI, BISS C, SinCos)
Applicazioni e campi di impiego
- Carichi utili fino a 6.500 kg a seconda del modello
- Velocità operative fino a 4,0 m/s a seconda del modello
- Diametri puleggia motrice da 120 mm a 640 mm
Versioni di ZAtop (dati chiave per modello)
SM132/A
- Carico utile: fino a 1.050 kg (2:1)
- Velocità: fino a 1,6 m/s
- Carico assiale: fino a 1.700 kg
- Larghezza di installazione: 210 mm
- Puleggia di trazione: 120 mm o 160 mm
- Opzionale: rilascio meccanico del freno, interruttore di prossimità induttivo
SM132/B
- Carico utile: fino a 1.050 kg (2:1)
- Velocità: fino a 2,5 m/s
- Carico assiale: fino a 2.400 kg
- Larghezza di installazione: 210 mm
- Puleggia di trazione: 120 mm a 200 mm
- Opzionale: rilascio meccanico del freno, interruttore di prossimità induttivo
SM180
- Carico utile: fino a 1.275 kg (2:1)
- Velocità: fino a 1,6 m/s
- Carico assiale: fino a 2.500 kg
- Larghezza di installazione: 256 mm
- Puleggia di trazione: 160 mm a 240 mm
- Opzionale: interruttore di prossimità induttivo, rilascio meccanico del freno, ventilazione forzata per ciclo di lavoro prolungato
SM190
- Carico utile: fino a 1.200 kg (2:1)
- Velocità: fino a 1,6 m/s
- Carico assiale: fino a 2.400 kg
- Larghezza di installazione: 320 mm
- Puleggia di trazione: 200 mm o 240 mm
- Opzionale: ventilazione forzata per ciclo di lavoro prolungato
SM200
- Carico utile: fino a 2.000 kg (2:1)
- Velocità: fino a 3,0 m/s
- Carico assiale: fino a 3.600 kg
- Larghezza di installazione: 320 mm
- Pulegge di trazione: 160 mm a 500 mm
- Opzionale: rilascio meccanico del freno, ventilazione forzata per maggiore ciclo di lavoro
SM205
- Carico utile: fino a 1.050 kg (1:1)
- Velocità: fino a 2,0 m/s
- Carico assiale: fino a 4.800 kg
- Larghezza di installazione: 345 mm
- Puleggia di trazione: 160 mm o 200 mm
- Opzionale: rilascio meccanico del freno, ventilazione forzata, interruttore di prossimità induttivo
SM210
- Carico utile: fino a 2.500 kg (2:1)
- Velocità: fino a 3,0 m/s
- Carico assiale: fino a 4.500 kg
- Larghezza di installazione: 340 mm
- Puleggia di trazione: 240 mm a 520 mm
- Opzionale: rilascio meccanico del freno, ventilazione forzata, interruttore di prossimità induttivo
SM250
- Varianti di carico utile: 1.800 kg (1:1) / 3.500 kg (2:1) / 6.500 kg (4:1)
- Velocità: fino a 4,0 m/s
- Carico assiale: fino a 13.000 kg
- Larghezza di installazione: max 794 mm (SM250.100C)
- Puleggia di trazione: 320 mm a 640 mm
- Opzionale: rilascio meccanico del freno, ventilazione forzata, interruttore di prossimità induttivo
SM315
- Carico utile: 5.000 kg (2:1)
- Velocità: fino a 2,5 m/s
- Carico assiale: fino a 13.000 kg
- Larghezza di installazione: max 1.108 mm (SM315.100A)
- Puleggia di trazione: 520 mm o 640 mm
- Opzionale: rilascio meccanico del freno, ventilazione forzata, interruttore di prossimità induttivo
Caratteristiche / specifiche tecniche
- Tipo: azionamento sincrono senza riduttore a magneti permanenti per ascensori a puleggia motrice
- Design: compatto, idoneo per impianti con o senza locale macchinario
- Freno: omologato, utilizzabile in dispositivi di protezione contro sovravelocità e movimenti accidentali
- Encoder supportati: EnDat, SSI, BISS C, SinCos
- Opzioni comuni: rilascio/areazione meccanica del freno, ventilazione forzata, interruttore di prossimità induttivo, varianti di encoder
- Range prestazionale: carichi utili da ~1.050 kg fino a 6.500 kg, velocità fino a 4,0 m/s, diametri puleggia 120–640 mm
