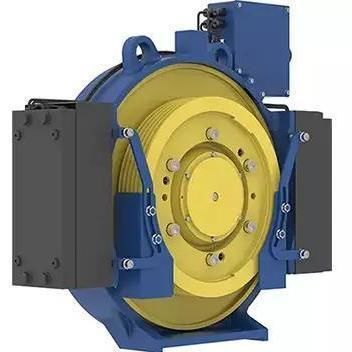

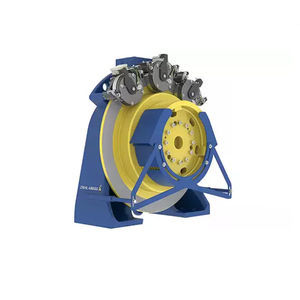

Motore sincrono ZAdisc

400 Vcon frenodi trazione

Presentazione
La macchina per ascensori ZAdisc sostituisce la macchina originale su base 1:1. La puleggia motrice è predisposta per il cavo esistente. Utilizzando l'elemento di fissaggio e la pinza esistenti, non è necessario modificare in modo significativo le guide. Il design molto piatto del ZAdisc ottimizza le dimensioni dell'albero. Il concetto di ammodernamento in due fasi RETROFITBLUE consente il passaggio dai ricambi originali ai componenti ZIEHL-ABEGG disponibili sul mercato. L'installazione dell'inverter ZAdyn4CS (fase 1) e la sostituzione della vecchia macchina con un ZAdisc (fase 2) permettono di realizzare un impianto di ascensore moderno con prestazioni e comfort di marcia nettamente migliorati.

Caratteristiche e particolarità
Azionamento gearless, sincrono ad eccitazione permanente, per ascensori a fune con puleggia motrice senza locale macchine. Design compatto e montaggio dell'azionamento sulle guide che consentono dimensioni dell'albero ottimali. Il freno omologato può servire come elemento di protezione per impedire una velocità eccessiva in salita e prevenire il movimento involontario della cabina.

Utilizzi e campi di applicazione

• Portate fino a 1.125 kg
• Velocità fino a 2,5 m/s
• Diametri puleggia motrice: 400 mm e 480 mm
• Ammodernamento e nuova installazione di sistemi con motori a rotore disco

Versioni ZAdisc
SL506

• Portata: fino a 675 kg (2:1)
• Velocità: fino a 1,6 m/s
• Carico per asse: fino a 1.800 kg
• Puleggia motrice: 400 mm
• Profondità di installazione < 200 mm
• Sensori di prossimità induttivi (opzionali)
• Supporto di montaggio

SL510

• Portata: fino a 1.125 kg (2:1)
• Velocità: fino a 2,5 m/s
• Carico per asse: fino a 2.400 kg
• Puleggia motrice: 480 mm
• Profondità di installazione < 200 mm
• Sensori di prossimità induttivi (opzionali)
• Supporto di montaggio

Caratteristiche / specifiche tecniche

• Tipo di azionamento: motore sincrono senza ingranaggi ad eccitazione permanente (gearless)
• Sostituzione 1:1 delle macchine originali; puleggia predisposta per il cavo esistente
• Profondità di installazione compatta: < 200 mm
• Pulegge motrici disponibili: 400 mm (SL506) e 480 mm (SL510)
• Portate: SL506 fino a 675 kg (2:1), SL510 fino a 1.125 kg (2:1)
• Velocità nominali: SL506 fino a 1,6 m/s, SL510 fino a 2,5 m/s
• Carichi per asse: SL506 fino a 1.800 kg, SL510 fino a 2.400 kg
• Opzioni: sensori di prossimità induttivi, supporti di montaggio
• Compatibilità ammodernamento: concetto RETROFITBLUE e integrazione degli inverter ZAdyn4C / ZAdyn4CS
• Freno omologato utilizzabile come elemento di protezione
