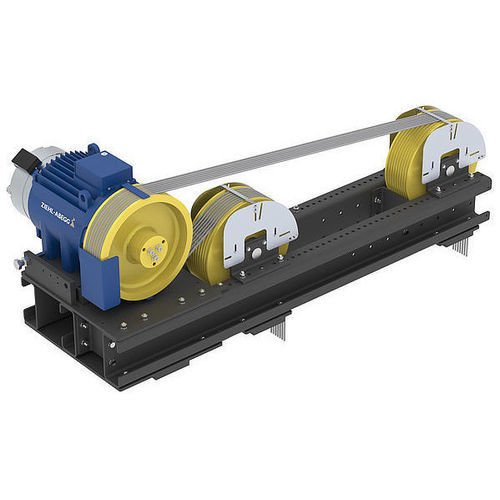

Recinzione per macchina ZAframe

Panoramica
Dai progetti di modernizzazione alle soluzioni per nuove costruzioni, i telai macchina ZAframe di ZIEHL-ABEGG coprono un'ampia gamma di applicazioni per ascensori. I telai sono progettati per consentire l'utilizzo delle aperture a soffitto esistenti nei progetti di modernizzazione grazie alla regolazione variabile dell'interasse delle funi. I telai sviluppati specificamente per gli azionamenti ZIEHL-ABEGG completano il pacchetto di azionamento. L'isolamento dalle vibrazioni è incluso nella fornitura per garantire un funzionamento a basse vibrazioni e regolare.

Piastrine adattatrici / Guide adattatrici / Staffe motore

• MP400: Piastrina adattatrice per ZAtop SM190.11B – SM200.45E
• MP550: Piastrina adattatrice per ZAtop SM210.60B – SM250.80D
• MP6000: Piastrina adattatrice per ZAtop SM210.70B – SM250.80D
• MP3300: Guide adattatrici per ZAtop SM190.11B – SM200.45E
• MH6000B: Staffe motore per ZAtop SM210.70B – SM250.80D

Telaio piatto

• MF2800: Telaio piatto per macchine ZAtop SM190.11B – SM200.30D; Carico statico max.: 2850 kg; Regolazione dell'interasse delle funi: sopra il diametro della puleggia di trazione
• MF4000: Telaio piatto per ZAtop SM200.40E – SM200.45E; Carico statico max.: 4000 kg; Regolazione dell'interasse delle funi: sopra il diametro della puleggia di trazione
• MF6000: Telaio piatto per ZAtop SM250.45B – SM250.80D; Carico statico max.: 6000 kg; Regolazione dell'interasse delle funi: sopra il diametro della puleggia di trazione

Telaio elevato

• MH3000A: Telaio elevato per ZAsyn2 SM500.12 – SM500.16; Carico statico max.: 3000 kg; Regolazione dell'interasse delle funi: 490 mm – 850 mm con incrementi di 20 mm
• MH4000: Telaio elevato per ZAtop SM200.15D – SM200.45E; Carico statico max.: 4000 kg; Regolazione dell'interasse delle funi: 420 mm – 1280 mm con incrementi di 20 mm
• MH6000B: Telaio elevato per ZAtop SM210.70B – SM250.80D; Carico statico max.: 4485 kg – 6000 kg; Regolazione dell'interasse delle funi: 540 mm – 1320 mm con incrementi di 20 mm

Telaio S-wrap

• MS4000: Telaio S-wrap per ZAtop SM200.15D – SM200.45E; Carico statico max.: 4000 kg; Regolazione dell'interasse delle funi: 400 mm – 1200 mm con incrementi di 40 mm
• MS8000B: Telaio S-wrap per ZAtop SM250.45B – SM250.80D; Carico statico max.: fino a 8050 kg; Regolazione dell'interasse delle funi: 480 mm – 1440 mm con incrementi di 40 mm

Telaio per funi rivestite in plastica

• MK2850B: Telaio per uso di funi rivestite in plastica per ZAtop SM132.21/BS – SM200.30D; Carico statico max.: 2850 kg; Regolazione dell'interasse delle funi: 420 mm – 1200 mm con incrementi di 40 mm
• MK2850B Retrofit: Telaio per uso di funi rivestite in plastica per ZAtop SM132.21/BS – SM200.23D; Carico statico max.: 2850 kg; Regolazione dell'interasse delle funi: 420 mm – 1200 mm con incrementi di 40 mm
• MK4850A: Telaio per uso di funi rivestite in plastica per ZAtop SM205.40A – SM205.45A; Carico statico max.: 4850 kg; Regolazione dell'interasse delle funi: 540 mm – 1280 mm con incrementi di 40 mm

Note aggiuntive

• Sono disponibili diversi design di telai macchina per rispondere a requisiti applicativi differenti: S-wrap, telai elevati per cavi d'acciaio, versioni per cavi rivestiti in plastica e telai piatti.
• I telai sono progettati per consentire l'uso delle aperture a soffitto esistenti nei progetti di modernizzazione mediante l'interasse delle funi variabile.
• L'isolamento dalle vibrazioni è incluso per garantire un funzionamento a basse vibrazioni e regolare.
• I telai macchina sono sviluppati per completare gli azionamenti ZIEHL-ABEGG e completare il pacchetto di azionamento.

Specifiche tecniche

• Nome della serie: ZAframe
• Tipi disponibili: Piastrine adattatrici / Guide adattatrici / Staffe motore; Telai piatti (MF2800, MF4000, MF6000); Telai elevati (MH3000A, MH4000, MH6000B); Telai S-wrap (MS4000, MS8000B); Telai per funi rivestite in plastica (MK2850B, MK2850B Retrofit, MK4850A)
• Intervallo di carico statico max.: da 2850 kg fino a 8050 kg a seconda del modello
• Regolazione dell'interasse delle funi: dipende dal modello (esempi: 490–850 mm con incrementi di 20 mm; 420–1280 mm con incrementi di 20 mm; 400–1200 mm con incrementi di 40 mm; 480–1440 mm con incrementi di 40 mm)
• Incluso: Isolamento dalle vibrazioni (ambito di fornitura)
• Applicazione: Progetti di modernizzazione e nuove costruzioni; compatibile con macchine e azionamenti per ascensori ZIEHL-ABEGG
