Puleggia a gola

per cavoin acciaioin materia plastica

Panoramica

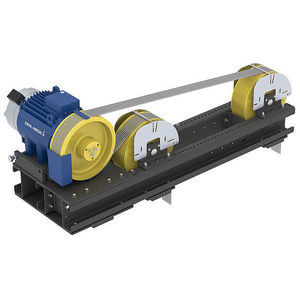

Pulegge di deviazione progettate per essere impiegate come pulegge di testa nei telai delle macchine o come guide di deviazione compatte in albero. Disponibili in varianti in plastica compatibile con funi per cavi portanti e in variante in acciaio per nastri. Cuscinetti a sfere scanalati di alta qualità garantiscono lunga durata e funzionamento silenzioso.

Specifiche prodotto — cavi portanti

• Intervallo di diametri: 120 mm a 520 mm
• Materiali plastici compatibili con le funi, con eccellenti proprietà di scorrimento
• Larghezze cerchio, raggi della gola e numero di gole configurabili
• Fornite con asse e accessori adeguati per un'installazione semplice

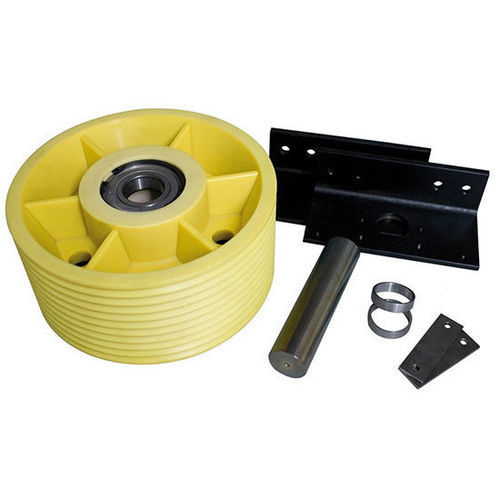

Contenuto della fornitura — cavi portanti

• Puleggia di deviazione in plastica con cuscinetto a sfere scanalato comprensiva di asse
• Due piastrine di fermo asse
• Viti di fissaggio
• Rondelle
• Manicotti distanziali

Opzioni disponibili

• Due staffe di fissaggio

Specifiche prodotto — nastri
Pulegge di deviazione per sospensioni a nastro compatibili con ZAtopx. Progettate per un diametro puleggia di 100 mm e larghezza nastro di 30 mm. Configurabili per ospitare da 2 a 5 nastri. Carico massimo asse: 2,500 kg. Struttura in acciaio con cuscinetti a sfere scanalati per elevata capacità di carico.

Contenuto della fornitura — nastri

• Asse
• Manicotti
• Puleggia di deviazione in acciaio con cuscinetti a sfere scanalati
• Piastrina di fermo asse

Specifiche tecniche

• Intervallo di diametro per cavi portanti: 120 mm a 520 mm
• Diametro per nastri (compatibile ZAtopx): 100 mm
• Materiali: varianti plastiche per cavi portanti; variante in acciaio per nastri
• Tipo di cuscinetto: cuscinetti a sfere scanalati (alta qualità per lunga durata e funzionamento silenzioso)
• Larghezze cerchio, raggi della gola e numero di gole configurabili
• Larghezza nastro (nastri): 30 mm
• Numero di nastri (nastri): configurabile per 2 a 5 nastri
• Carico massimo asse (nastri): 2,500 kg
• Elementi tipici forniti: asse, piastrine di fermo asse, manicotti, viti di fissaggio, rondelle, manicotti distanziali
• Opzioni disponibili: due staffe di fissaggio
