Analizzatore di ossigeno SGM5

di monitoraggiodi processoper l'industria agroalimentare

Informazioni generali

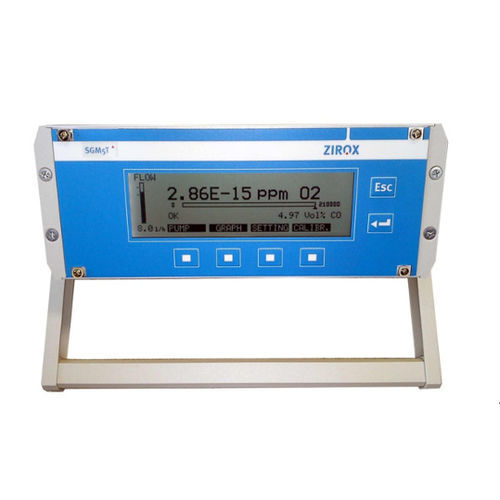

Il compatto analizzatore di ossigeno di precisione SGM5T integra la cella di misura ZIROX in zirconia, senza necessità di taratura e senza deriva, e un'unità elettronica per il controllo del riscaldamento della cella, il monitoraggio del flusso, l'elaborazione del segnale e il calcolo di grandezze derivate. Un microprocessore converte il segnale della cella in concentrazione di ossigeno secondo l'equazione di Nernst. I valori misurati sono forniti come segnale analogico di corrente (4–20 mA) e opzionalmente via RS232; è disponibile software PC per registrazione e visualizzazione. L'elettronica può inoltre gestire il segnale di un sensore integrabile aggiuntivo (es. CO2, umidità, pressione) con interfaccia standard.

Versione speciale SGM5S
La variante SGM5S è predisposta per misure in atmosfere di CO2 (applicazioni birrarie) e include dispositivi aggiuntivi per filtraggio gas e riduzione della pressione.

Applicazioni
La serie SGM5 è pensata per il monitoraggio di processi in cui tracce di ossigeno influenzano le proprietà del prodotto o in atmosfere protettive/inerti. Usi tipici: saldatura e brasatura, trattamenti termici di superfici metalliche, produzione microelettronica, confezionamento alimentare e monitoraggio CO2 nelle birrerie. Gli indicatori calcolati (quoziente redox, fattore d'aria lambda, rapporti H2O/H2 o CO2/CO) supportano il controllo e la documentazione nei sistemi di gestione della qualità (es. ISO 9000).

Dati tecnici - Analizzatore di ossigeno SGM5T
Campo: 2,0 · 10^5 ... 0,1 Vol.-ppm (20,6 ... 10^-4 Vol-%); misure fino a 10^-20 Vol.-ppm su richiesta; campo fino a 100 Vol.-% su richiesta
Uscita segnale: 4–20 mA (opzioni: 0–5 V, 0–10 V)
Precisione a pressione normale: errore relativo < 3% per 2 · 10^5 ... 10 ppm; errore relativo < 5% per 10 ... 0,1 ppm
Portata gas: 5–10 l/h
Pressione max. gas di misura: 100 mbar di sovrappressione (pressioni maggiori richiedono riduzione della pressione); >1 kPa richiede correzione dell'errore
Temperatura max. gas: 80 °C all'ingresso
Perdita di carico sulla cella: circa 1 kPa a 10 l/h
Dimensioni (D×L×A): 320 × 240 × 90 mm
Massa: 4 kg
Grado di protezione: IP30
Condizioni di esercizio: 10–40 °C, umidità relativa < 80% a 20 °C
Condizioni di stoccaggio: -20–60 °C, umidità relativa < 95% a 20 °C

Alimentazione
Tensione: 110–230 V / 50–60 Hz
Consumo: 30 VA
Riscaldamento cella: 24 V DC, circa 15 W (controllato internamente)

Tastiera e display
Tastiera: tastiera a membrana con 6 tasti
Display: LCD grafico a caratteri
Interfaccia digitale: RS232

Caratteristiche / specifiche

• Cella di misura: cella ZIROX in zirconia, senza taratura e senza deriva
• Principio di misura: conversione via microprocessore secondo l'equazione di Nernst
• Uscite: 4–20 mA (opz. 0–5 V, 0–10 V) e RS232
• Opzionali: calcolo fattore d'aria, quoziente redox, rapporto H2O/H2, CO2/CO
• Integrazione opzionale di sensori aggiuntivi (CO2, umidità, pressione)
• Ampio campo di misura fino a 0,1 Vol.-ppm; estensioni su richiesta
• Portata gas 5–10 l/h; perdita di carico circa 1 kPa a 10 l/h
• Sovrappressione max 100 mbar (richiede riduzione oltre)
• Temperatura d'esercizio 10–40 °C; stoccaggio -20–60 °C
• Dimensioni 320×240×90 mm; massa 4 kg; protezione IP30
• Alimentazione 110–230 V / 50–60 Hz; riscaldamento cella 24 V DC, ~15 W
