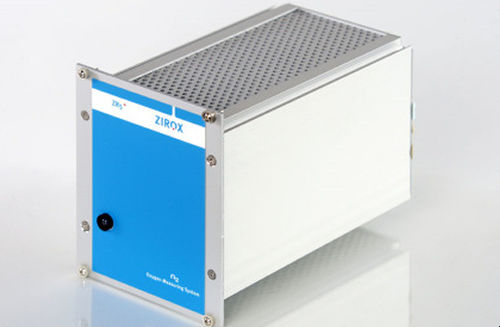

Modulo di misura di concentrazione ZR5

di gasda laboratorioindustriale

Informazioni generali
Il modulo di misura ossigeno ZR5 è un modulo sensore compatto basato su tecnologia zirconia (ZrO2) potentiometrica, progettato per il monitoraggio continuo e la documentazione della concentrazione di ossigeno in gas industriali, di laboratorio e gas protettivi. Consente la rilevazione dell'ossigeno da livelli ppm in tracce fino a percentuali volumetriche e il controllo di atmosfere inerti o protettive nei processi produttivi.

Applicazioni

• Monitoraggio dei gas protettivi per il confezionamento e l'industria alimentare
• Controllo dei processi di saldatura, brasatura e brasaggio in atmosfera protettiva
• Controllo qualità in microelettronica e produzione di semiconduttori
• Controllo dei gas protettivi e inerti nei trattamenti superficiali e nei processi di rivestimento

Dati tecnici Modulo di misura ossigeno ZR5
Sensore: cella zirconia potentiometrica (ZrO2)
Campo di misura: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (campi per miscele riducenti su richiesta)
Accuratezza: errore relativo < 5 %
T90: ≤ 1 s (cella di misura senza tubo)
Alloggiamento: slot 19'' (21 TE)
Collegamento gas: ingresso Swagelok 3 mm; uscita beccuccio 4 mm
Portata gas: 8 ± 2 l/h, regolata tramite pompa interna (disinseribile)
Uscita segnale: analogica 0/4...20 mA per O2; RS-232 opzionale
Alimentazione: 24 V DC (± 20 %)
Display: LED (solo indicazione guasto)
Classe di protezione: IP20
Condizioni operative: 0...50 °C, max. 80 % umidità relativa
Condizioni di stoccaggio: -20...60 °C, max. 95 % umidità relativa
Dimensioni (L x A x P): 100 mm x 105 mm x 170 mm
Tempo di riscaldamento: < 15 min
Consumo: ca. 20 W

Caratteristiche / specifiche tecniche

• Misurazione da livelli traccianti in ppm fino a percentuali volumetriche
• Tempo di risposta rapido (T90 ≤ 1 s) per monitoraggio di processo
• Uscita analogica 0/4...20 mA per integrazione nei sistemi di controllo
• Formato compatto 19'' per integrazione in rack (21 TE)
• Pompa interna commutabile per flusso stabile (8 ± 2 l/h)
• Interfaccia RS-232 opzionale per logging e configurazione
• Tempo di avvio ridotto < 15 min e consumo ≈ 20 W
