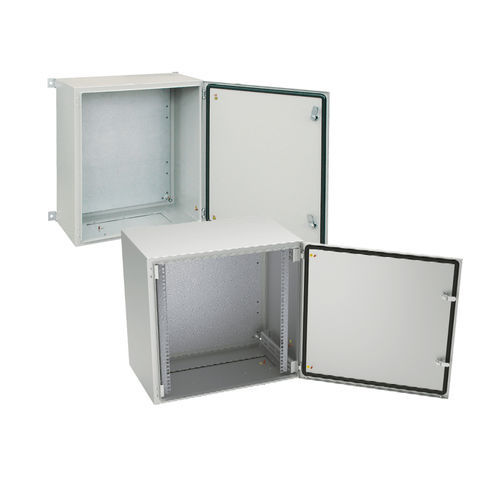

Armadio elettrico con montaggio a parete SWN Series

in metallocompattada interno

SWN armadi a muro Armadi compatti a muro progettati per installazioni elettriche. Nella versione standard sono progettati per applicazioni interne. Fabbricati in 20 dimensioni secondo la tabella sottostante. Gli armadi di dimensioni non standard sono quotati singolarmente. Materiale Lamiera d'acciaio Grado di protezione IP 65 secondo EN 60529 Finitura della superficie Corpo, porta, piastra di copertura - Vernice a polvere epossidica-poliestere a struttura spessa in RAL 7035, per uso interno. Su richiesta del cliente, è possibile utilizzare una vernice per facciate con una migliore resistenza agli agenti atmosferici e l'uso opzionale di una base di zinco. Piastra di montaggio - rivestita in Al-Zn Il corpo, la porta e la piastra di copertura possono essere realizzati in acciaio inossidabile Corpo Il corpo di SWN è una struttura in lamiera saldata a tenuta. La luce della porta ottimizzata assicura il massimo utilizzo dello spazio disponibile. Un'apertura multipla dell'involucro protegge dalla polvere e dall'umidità anche quando la porta è aperta. Nella parte inferiore del corpo c'è un'apertura per una piastra premistoppa. Le dimensioni dell'apertura dipendono dalle dimensioni dell'armadio. All'interno del corpo ci sono viti autofilettanti per fissare la piastra di montaggio. Sul lato posteriore del corpo ci sono delle aperture per il montaggio dell'armadio direttamente sul muro o utilizzando staffe di sollevamento. Porta Gli armadi sono dotati di una porta a un'anta. A seconda dell'altezza, vengono utilizzate una o due serrature con inserto a doppia mappa: - armadi fino a 400 mm di altezza - una serratura al centro; - armadi da 500 a 1000 mm di altezza - due serrature. Ci sono delle cerniere fissate alla porta; il numero dipende dall'altezza dell'armadio: da 300 a 600 mm - due cerniere, da 800 a 1000 mm - tre cerniere.
