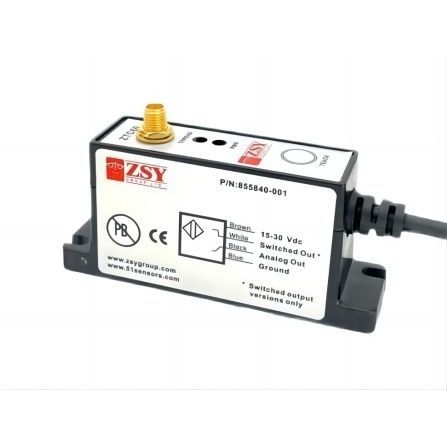

Sensore di distanza a corrente di Foucault ZTC60

analogicosenza contattorinforzato

Sensori senza contatto specifici per l'applicazione, progettati per verificare la presenza/assenza di filettatura del sistema di rilevamento dello spostamento Lo ZTC60 migliorato di ZSY consiste in un singolo modulo elettronico compatibile con qualsiasi combinazione di sonda/materiale. Progettato specificamente per l'uso all'interno degli stampi, fornisce una verifica robusta e affidabile della presenza o dell'assenza di filettatura in quasi tutti i materiali elettricamente conduttivi. Grazie alla collaudata tecnologia a correnti parassite di ZSY, è possibile verificare le filettature indipendentemente dalla pulizia dei pezzi, riducendo i costi di implementazione. CARATTERISTICHE PRINCIPALI Elettronica universale per qualsiasi combinazione sonda/materiale Quattro sonde interne da 4 mm a 10 mm Due sonde esterne: 6 mm e 8 mm Possibilità di montaggio su guida DIN Conformi alla normativa CE Sonde ed elettronica con grado di protezione IP-67 Sonda e cavi di I/O rivestiti in PUR Indicatore a LED di attivazione/disattivazione Pulsante di autoapprendimento Uscite analogiche e commutate Autoapprendimento dello ZTC60 1. Con la sonda in aria, premere il pulsante di autoapprendimento. L'elettronica ottimizzerà le impostazioni per quella particolare sonda. 2. Inserire la sonda in un foro filettato e premere il pulsante di autoapprendimento. Inserire la sonda in un foro non filettato e premere il pulsante di autoapprendimento. 3. L'elettronica imposta una finestra intorno al valore di tensione per il foro filettato per far scattare l'indicatore "thread". Uscite/Indicatori L'uscita commutata è un relè a stato solido NPN opto-accoppiato. Viene fornita di serie in modalità comparatore a finestra, ma può essere impostata in modalità comparatore di livello e la polarità può essere modificata. L'uscita analogica è impostata in modo che vi sia sempre una differenza di 5 V CC tra un foro filettato e uno non filettato.
