La serie ZED82B di strumenti di misura dello spostamento ad alta precisione utilizza la modalità rack modulare per fornire soluzioni di misura personalizzate.

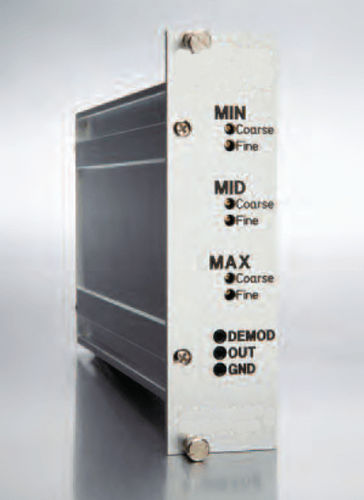

Modulo di misura ZED82B
Il sistema di misura di spostamento ad alta precisione ZED82B è confezionato in un formato rack modulare per misure di spostamento, run-out e posizione su più canali. È ideale per le applicazioni di test industriali, di laboratorio e di produzione.
Il modulo di misura Eurocard da 3U per 7T è il componente fondamentale di questo sistema di misura senza contatto, insieme ai sensori. Questo modulo, che condiziona il segnale del sensore, contiene il ponte induttivo e i circuiti di condizionamento del segnale che producono l'uscita di misura, una tensione lineare proporzionale allo spostamento fisico del target rispetto al sensore.
La serie ZED82B offre 27 tipi di sensori tra cui scegliere. Esistono due tipi di chassis multicanale da 19 pollici: 3U / 94HP (chassis massimo); U / 42HP (mezzo chassis).
CARATTERISTICHE PRINCIPALI
Formato rack modulare
Moduli Eurocard standard 3U per 7T
Risoluzione a 10 micropollici o superiore
Canali multipli, montaggio a rack o da banco
21 sensori di temperatura standard e 10 sensori di temperatura moderata.
opzioni
Sono disponibili numerose opzioni per personalizzare un sistema standard in modo da soddisfare esattamente le esigenze dell'applicazione. Le più richieste sono: cavi per sensori e calibrazioni speciali.
Cavi sensore
Estensione del cavo del sensore
La maggior parte dei sensori è in grado di gestire cavi di lunghezza superiore, anche se l'aumento della lunghezza del cavo può influire su alcune specifiche di prestazione. Sono disponibili anche cavi di lunghezza inferiore a quella standard. Rivolgetevi a un tecnico di App per discutere le vostre esigenze specifiche.
---
