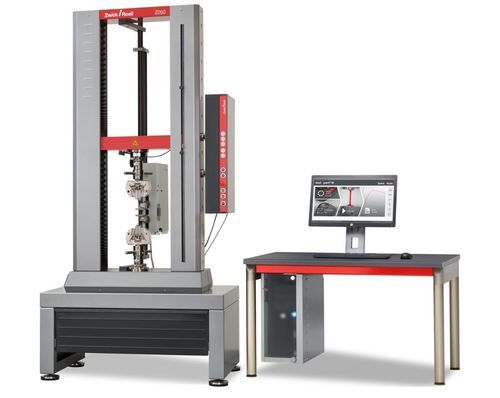

Macchina per prova di compressione ProLine

di tensionedi durata di vitauniversale

Panoramica
ProLine è una macchina di prova universale e modulare progettata per prove normalizzate sui materiali e per il collaudo funzionale dei componenti. Prodotta da ZwickRoell in Germania, la gamma ProLine integra componenti meccanici, elettronici e software per fornire risultati di prova precisi e un'operatività semplice.

Caratteristiche del prodotto

• Settori: applicazioni universali / multi-settore
• Campo di carico di prova: 5 kN – 100 kN (a seconda del modello)
• Tipi di prova: trazione, compressione, flessione, prove cicliche
• Applicazioni tipiche: prove su connettori e contatti a molla, controlli di giunzione/pressatura, prove di rigidità anulare su bobine e tubi, test di impilabilità degli imballaggi, cicli apertura/chiusura, prove di distacco, propagazione strappo e adesione

Vantaggi e caratteristiche
Descrizione dell'applicazione
ProLine è pensata per prove standardizzate e per test a livello componente quando sono richiesti ingombro contenuto, facilità d'uso e controllo preciso del moto. Esempi: test di contatti elettrici, verifiche di giunzioni di precisione, test per imballaggio e industria alimentare.

Sicurezza integrata secondo la Direttiva Macchine CE
Il sistema soddisfa i requisiti della Direttiva Macchine CE con dichiarazione di conformità. Le dotazioni di sicurezza comprendono circuiti di sicurezza a due canali, interblocco elettrico e meccanico delle protezioni, fine corsa della traversa, interruttore drive-off, freno motore e selettore di modalità operative.

Azionamenti potenti

• Velocità minime estremamente basse con elevata stabilità e risoluzione del viaggio della traversa per prove di componenti di precisione
• Ampia gamma di velocità utilizzabile; carichi di prova ammessi fino al 110% del nominale per compensare accessori pesanti
• Elevate velocità di ritorno per ridurre i tempi di ciclo; tecnologia motore AC senza manutenzione

Elevata rigidità e guida precisa della traversa
Due colonne in acciaio e un profilo telaio rigido riducono l'inclinazione della traversa e assicurano un'applicazione della forza accurata, vantaggiosa per prove di flessione, compressione e test su componenti di precisione.

Sicurezza dell'intero sistema di prova
Sicurezza completa: circuito di sicurezza a due canali, fine corsa traversa, interruttore drive-off, freno motore e selettore di modalità garantiscono protezione per operatori e apparecchiatura durante le prove.

Modularità meccanica
Il design modulare consente una rapida adattabilità tramite un sistema plug e scanalatura a T e una vasta gamma di ganasce, staffe e dispositivi personalizzati ZwickRoell per differenti situazioni di prova.

Panoramica tecnica

• Velocità disponibili (esempi): 0.0005 mm/min fino a 1500 mm/min (a seconda del modello)
• Carichi ammessi fino al 110% del nominale per compensare accessori pesanti
• Carichi di prova disponibili: 5, 10, 20, 30, 50, 100 kN
• Altezze area di prova: ca. 1050 mm a 1470 mm a seconda del modello
• Corsa della traversa: ca. 980 mm a 1400 mm a seconda del modello
• Risoluzione del viaggio: es. 0.0115 µm a 0.0348 µm
• Utilizzabile con PC o laptop standard; compatibile con il software di prova ZwickRoell

Tipi / Dati chiave (selezione)
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | Art. 059008 | 5 kN | Altezza P 1070 mm | Corsa 1000 mm | Larghezza 440 mm
Z005 TH | Art. 1097346 | 5 kN | Altezza P 1470 mm | Corsa 1400 mm | Larghezza 440 mm
Z010 TN | Art. 059010 | 10 kN | Altezza P 1050 mm | Corsa 980 mm | Larghezza 440 mm
Z010 TH | Art. 059011 | 10 kN | Altezza P 1450 mm | Corsa 1380 mm | Larghezza 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | Art. 059012 | 20 kN | Altezza P 1050 mm | Corsa 980 mm | Larghezza 440 mm
Z030 TN | Art. 059013 | 30 kN | Altezza P 1370 mm | Corsa 1285 mm | Larghezza 440 mm
Z050 TN | Art. 059021 | 50 kN | Altezza P 1370 mm | Corsa 1285 mm | Larghezza 440 mm
Z100 TN | Art. 1025089 | 100 kN | Altezza P 1360 mm | Corsa 1275 mm | Larghezza 640 mm

Accessori ed esempi

• Kit prova a flessione (es. per pietra)
• Piastra di compressione e protezione di sicurezza
• Accessori per prova compressione cartone
• Morse a vite a cuneo 50 kN con estensimetro
• Estensimetri long-travel e clip-on per vari campioni

Specifiche tecniche

• Nome modello: ProLine
• Produttore: ZwickRoell (made in Germany)
• Gamma di carico: 5 kN a 100 kN a seconda del modello
• Varianti disponibili: Z005, Z010, Z020, Z030, Z050, Z100 (TN / TH)
• Gamma di velocità: 0.0005 mm/min a 1500 mm/min (a seconda del modello)
• Velocità di ritorno max: tip. 1500–2000 mm/min
• Risoluzione di movimento: es. 0.0115 µm a 0.0348 µm
• Alimentazione: 230 V, 1Ph/N/PE
• Consumo (carico max): ca. 800 VA (varia fino a 1600 VA)
• Rumorosità a v_max: ca. 57–69 dB(A) a 1 m
• Sicurezza: conforme alla Direttiva Macchine CE; dichiarazione di conformità CE
